回复【汽车学徒工】------- 汽车配线颜色

264 主题	2736 回帖	1万积分

积分: 12721

发消息

发表于 2011-11-19 08:21:20 | 显示全部楼层 |阅读模式

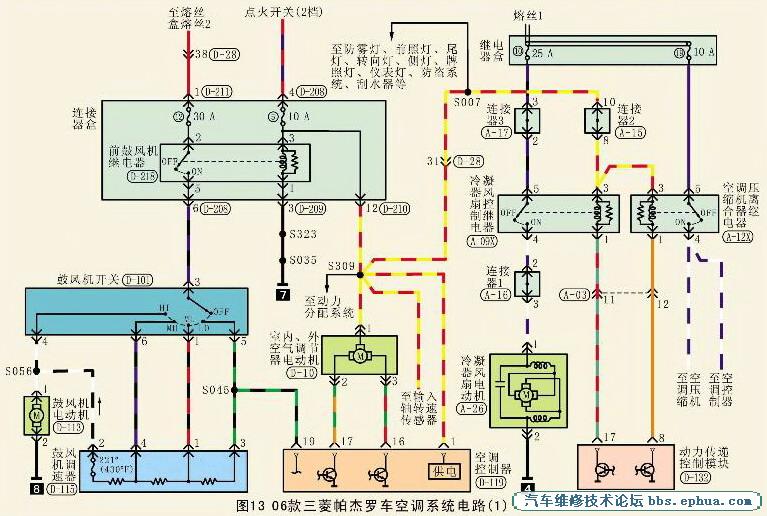

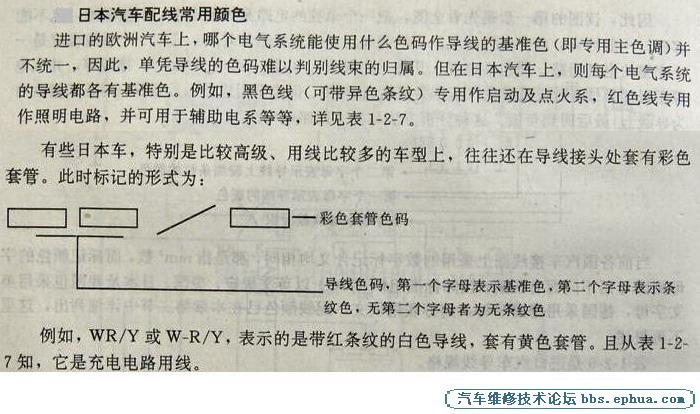

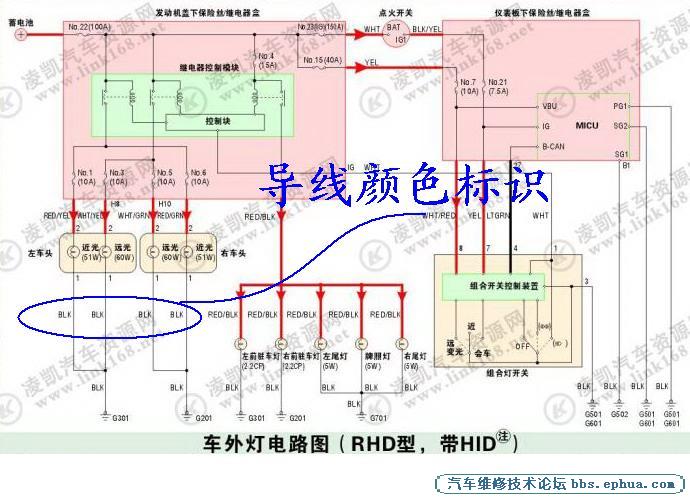

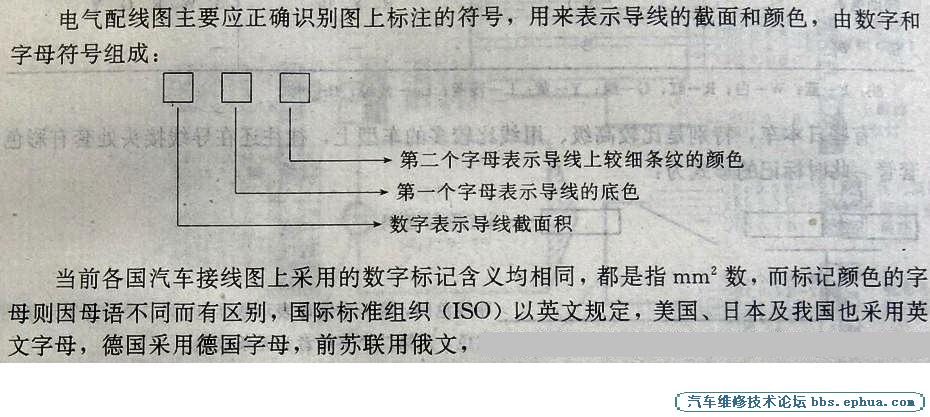

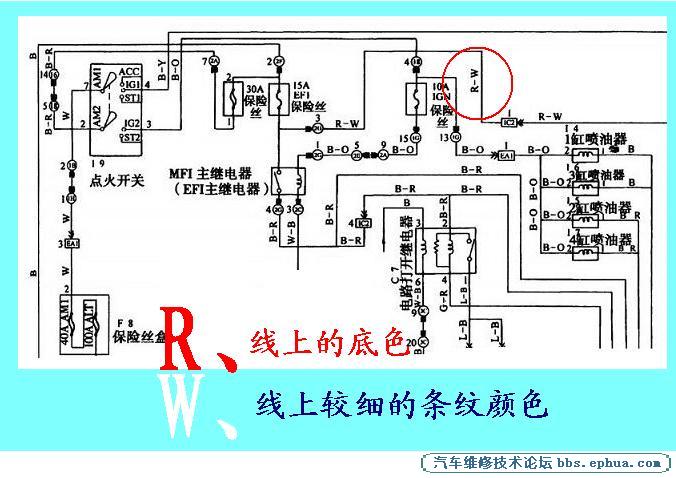

电路图的配线颜色标识

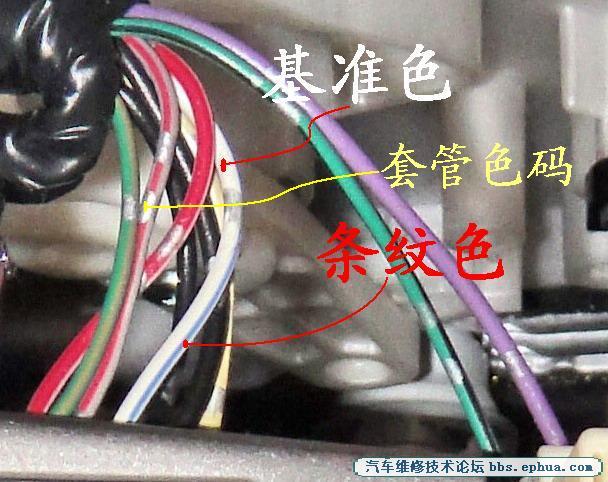

实际电路中的配线色码


回复

使用道具举报

爱上你的车

26 主题	186 回帖	0 积分

积分: 0

发消息

发表于 2011-11-19 16:55:07 | 显示全部楼层

好帖子

回复支持反对

使用道具举报

0 主题	821 回帖	2621 积分

积分: 2621

发消息

发表于 2011-11-19 18:54:06 | 显示全部楼层

多谢雨云师傅分享

内容来自[手机版]

回复支持反对

使用道具举报

蛙咔咔咔咔咔

6 主题	417 回帖	2822 积分

积分: 2822

发消息

发表于 2011-11-19 18:56:08 | 显示全部楼层

好东西哈哈哈

各位前辈多多教导 (*^__^*)

回复支持反对

使用道具举报

1 主题	142 回帖	186 积分

积分: 186

发消息

发表于 2011-11-19 19:50:28 | 显示全部楼层

学习了

回复支持反对

使用道具举报

264 主题	2736 回帖	1万积分

积分: 12721

发消息

楼主| 发表于 2011-11-19 20:13:27 | 显示全部楼层


此图摘自：
http://bbs.ephua.com/read.php?tid=33211

回复支持反对

使用道具举报

0 主题	367 回帖	0 积分

积分: 0

发消息

发表于 2011-11-29 09:37:42 | 显示全部楼层

普及教育！！！

回复支持反对

使用道具举报

布加迪威航

0 主题	129 回帖	0 积分

积分: 0

发消息

发表于 2012-3-2 16:21:29 | 显示全部楼层

普及教育！！！

回复支持反对

使用道具举报

2 主题	100 回帖	198 积分

积分: 198

发消息

发表于 2012-3-5 23:32:52 | 显示全部楼层

好东西。值得一看

回复支持反对

使用道具举报

1 主题	38 回帖	0 积分

积分: 0

发消息

发表于 2012-3-12 09:44:07 | 显示全部楼层

普及教育！！！

回复支持反对

使用道具举报
