简述 汽车LIN 网络通信

雨云

LIN 通信网络

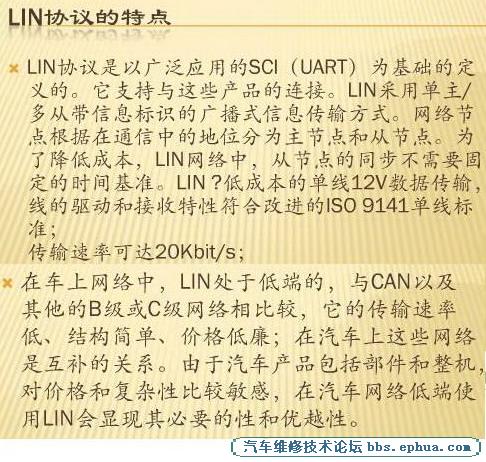

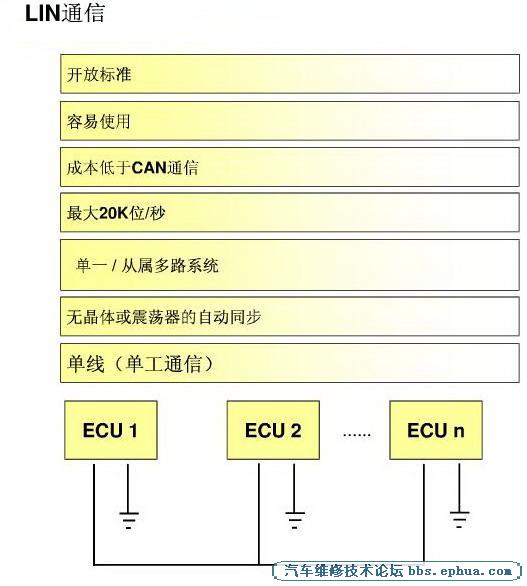

        LIN(Local Interconnect Network)是一种低成本的串行通讯网络，它基于主从结构，使用单线通讯，减少了大量线束的重量和费用。用于实现汽车中的分布式电子系统控制，LIN 的目标是为现有汽车网络(例如 CAN 总线)提供辅助功能，因此 LIN总线是一种辅助的总线网络，在不需要 CAN 总线的带宽和多功能的场合，即不需要CAN的性能、带宽及复杂性的低速系统。比如智能传感器和制动装置之间的通讯、车的后视镜、车锁、车座椅、车窗的控制。

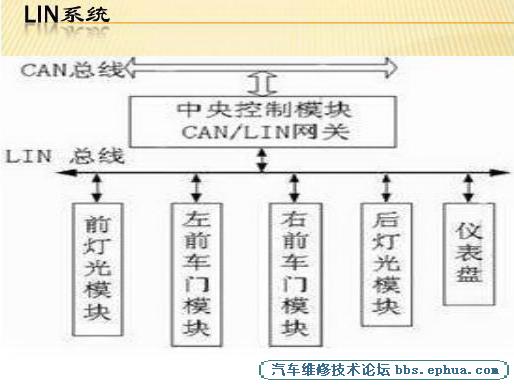

       典型的LIN 总线应用是汽车中的联合装配单元。如：门、方向盘、座椅、空调、照明灯、湿度传感器、交流发电机等






例如：

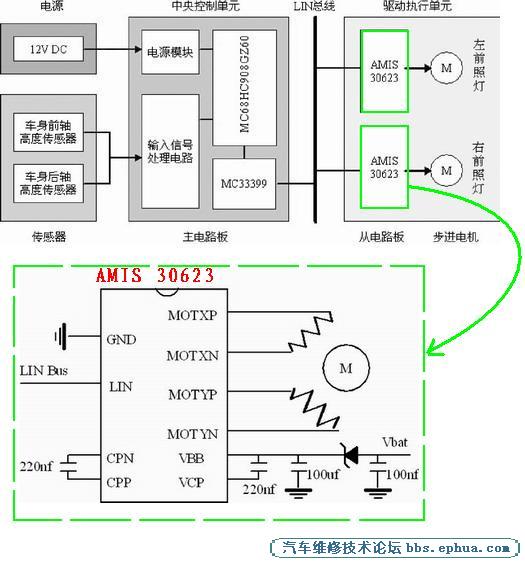

1、LIN总线的汽车HID前照灯自动调光系统

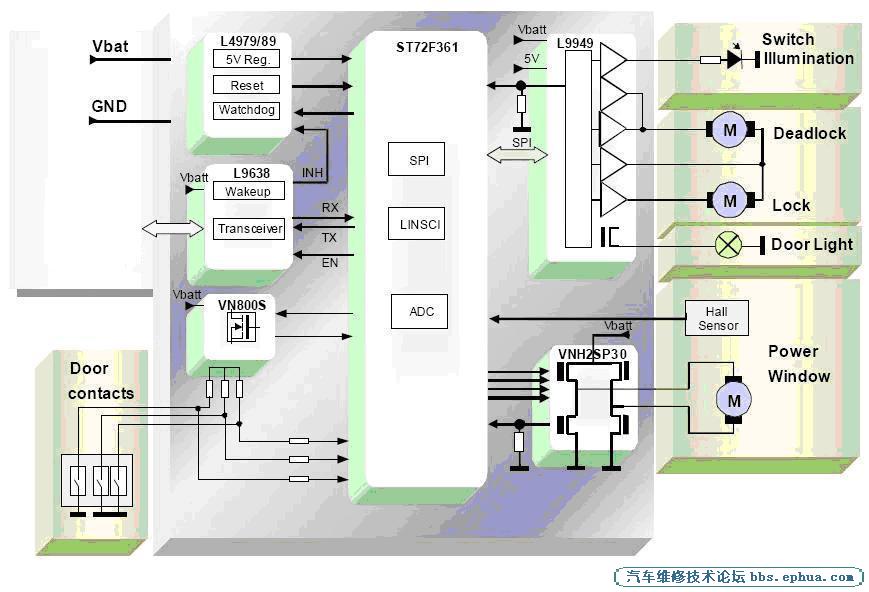

2、汽车门控系统的应用场景对LIN网络提出了以下需求：
    当主控器收到从遥控钥匙发出的有效信号时，必须要启动门控系统，从节点通常通过CAN总线接收;当正确的钥匙打开前门时，也同时启动门控系统;从节点会直接反应而不需经由与主控器的通讯;切换面板的询问动作（Polling）功能，以确保响应对各个驱动装置控制，如动力车窗、后视镜调整、门锁等的主动式切换;对所有从节点的询问功能，以得到车窗升降的位置状态，以及车门的开关情况;以及系统对所有从节点的睡眠模式控制（即电池供应操作模式）等。因此门控系统的MCU也需要与上述功能相符，例如必须针对车窗的升降提供防夹（Anti-Pinch）功能、马达的PWM控制及车窗位置监控;能以SPI接口来控制门锁马达;对于车钥匙的拔出及开门的动作，能够提供电源供应模式的接触式监控，以及对后视镜及切换面板的操控功能等。

向上人生路

雨云，辛苦了！谢谢你给维修界的兄弟分享

内容来自[手机版]

我的论坛

支持雨云师傅

内容来自[手机版]

车丽人13

学习
。

笑对人生

多谢雨云大师的好资料，收藏了

ajijianwei

学习了，多谢雨云师傅啊

610049637

LIN线不是电脑与电脑之间的通信数据线     是主电脑与副电脑之间的通信数据线       电脑与电脑之间的通信是CAN-C    和CAN-B数据总线

泪无痕

谢谢分享，刚开始学，不是很懂

huangqiang

丽雯

谢谢
