雨云师傅请教宝马325i跑车E36发动机正时图

angel1443

装车时正时可能没对准，因为没做标记也没对正时，是直列六缸发动机，现在着车后发动机喘气，请雨云大师帮忙发个正时图

张小烦

BMW 车型 发动机号 年款
320i/325i 24V (E36) 20 6S 2,25 6S 1,25 6S 2 1991-1997

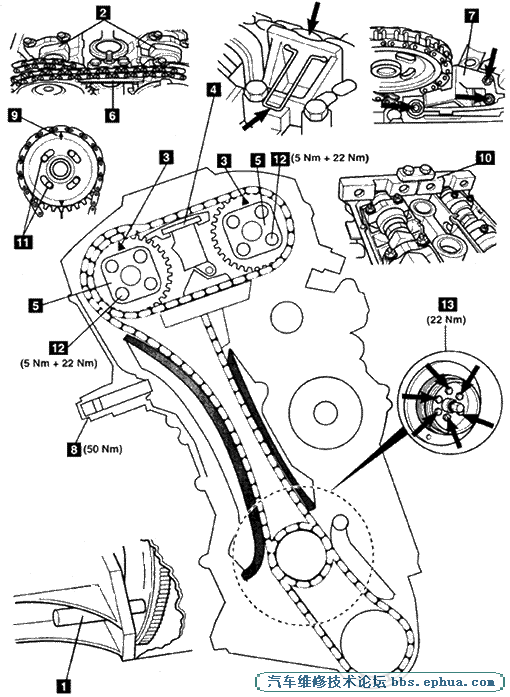

气门正时调节步骤

1.转动曲轴到第一缸上止点位置。

2.插入飞轮正时销1。工具号11 2 300。

3.确保凸轮轴凸角相对（如图中2所示）。

4.确保链轮标记朝上（如图中3所示）。

5.压下张紧器并用工具4锁止。工具号11 3 290。

6.拆下装有链条的链轮5。

7.拆下副张紧器6。

8.拆下链条导板7。

9.拆下张紧器总成8。

注意:张紧器装有强劲的弹簧。

10.拆下凸轮轴链轮9。

11.安装凸轮轴对准工具10。工具号11 3 240。

12.安装凸轮轴链轮。确保箭头9向上。

13.确保螺纹孔位于凸轮轴链轮上的槽11的左端。

14.重新安装张紧器以确保柱塞末端与导轨接合（如图中8所示）。

15.拧紧张紧器柱塞到50牛·米。

16.安装带有链条的链轮5。确保箭头向上。

17.不要拧紧螺栓12。

18.拆下张紧器锁止工具4。

19.分两步将凸轮轴链轮螺栓12拧紧。第一步：5牛顿·米；第二步：22牛顿·米。

20.拆下凸轮轴对准工具10。

21.将曲轴皮带轮螺栓13拧紧到22牛顿·米。




http://www.szfcar.com/bbs/read-htm-tid-979-ordertype-asc.html

张小烦

我在网上找的  不知道对不对   希望能给您来帮助！

雨云

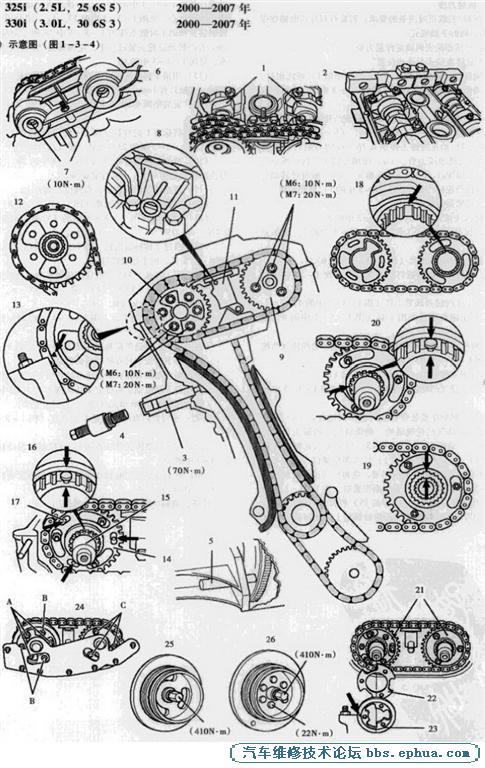

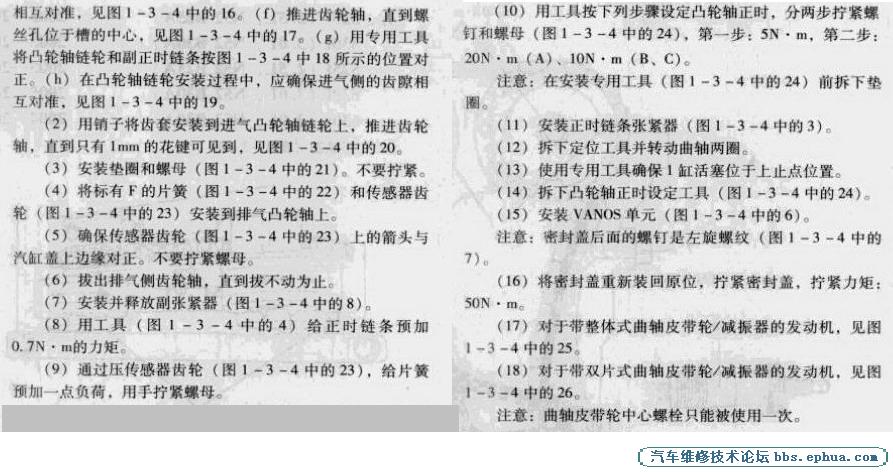

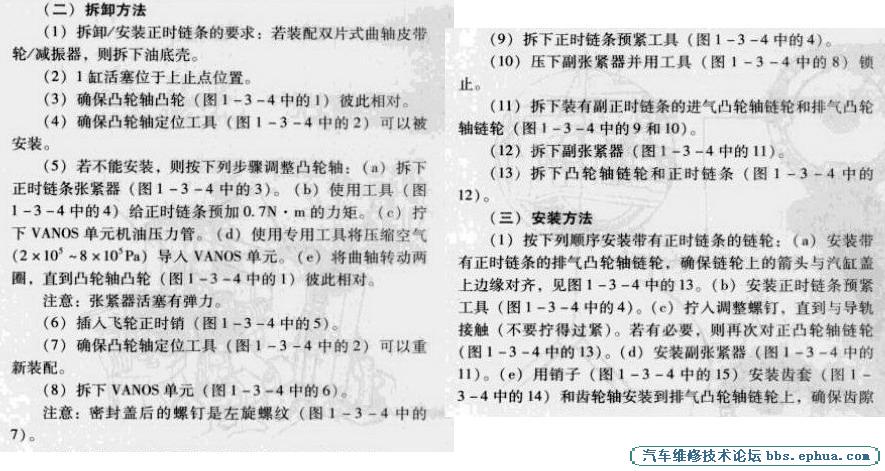

摘自
http://bbs.ephua.com/read.php?tid=33725

angel1443

多谢了，我明天对下试试，再次感谢

内容来自[手机版]

panrugui

学习啦

张平烽

厉害啊云雨

超仔仔

曾经最美

学习一下

angel1443

雨云兄正解，就是这个，晚上我又看了一下，现在车喘气，而且三四缸有很脆的当当响，就一个声音，排气管突突的冒气，空气流量12kg不变，电压有600v~1200v，为什么电压会这么高，在进气管下有个旁通气道的怠速电机，有汽油泵那么大，一直转，现在很迷茫，不知从何入手，喷油时间也变化很大，有时能达到一百多ms
