请教各位师傅怎样看电路图？

张小烦 · 发表于 2011-12-20 21:11:49

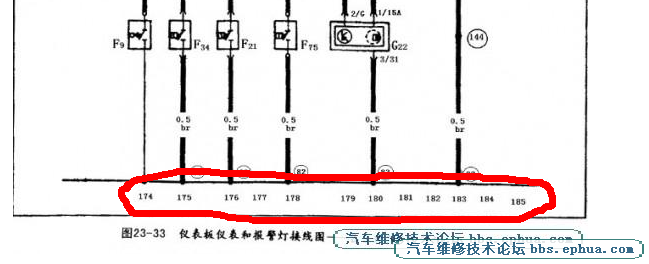

各位师傅，我圈到的部分代号代表的是什么意思？
谢谢

汽车爱改装 · 发表于 2011-12-21 08:48:59

你先去电工专区看看，那里有

sanr · 发表于 2011-12-24 01:31:39

这个好像是空调电磁开关的控制电路吧？你下面圈的是电脑板触点的编号。

sanr · 发表于 2011-12-24 02:31:35

我错了，那个是电路图里的表记方便你看电路图的。不好意思

张小烦 · 发表于 2011-12-30 21:52:09

sanr:我错了，那个是电路图里的表记方便你看电路图的。不好意思 (2011-12-24 02:31)

谢谢啊！
