废气再循环系统

张小烦

废气再循环（EGR）系统

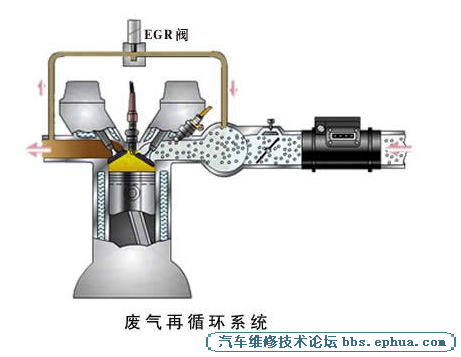

废气再循环是指把发动机排出的部分废气回送到进气歧管，并与新鲜混合气一起再次进入气缸。由于废气中含有大量的CO2，而CO2不能燃烧却吸收大量的热，使气缸中混合气的燃烧温度降低，从而减少了NOx的生成量。
废气再循环（EGR）系统的开启状态：
EGR阀（废气再循环阀）通常在下列条件下开启：
　　1.发动机暖机运转。2.转速超过怠速。ECM根据发动机冷却水温传感器、节气门位置传感器和空气流量传感器来控制EGR系统。
　　汽油发动机在 重负下 时起作用，柴油发动机在发动机暖机状态时不起作用。
废气再循环系统工作原理：
　　废气再循环(EGR)控制方式, 发动机控制电脑即ECU根据发动机的转速、负荷(节气门开度)、温度、进气流量、排气温度控制电磁阀适时地打开，进气管真空度经电磁阀进入EGR阀真空膜室，膜片拉杆将EGR阀门打开，排气中的少部分废气经EGR阀进入进气系统，与混合气混合后进入气缸参与燃烧。少部分废气进入气缸参与混合气的燃烧，降低了燃烧时气缸中的温度，因NOX是在高温富氧的条件下生成的，故抑制了NOX的生成，从而降低了废气中的NOX的含量。但是，过度的废气参与再循环，将会影响混合气的着火、性能，从而影响发动机的动力性，特别是在发动机怠速、 低速、小负荷及冷机时，再循环的废气会明显地影响发动机性能。所以，当发动机在怠速、低速、小负荷 及冷机时，ECU控制废气不参与再循环，避免发动机性能受到影响；当发动机超过一定的转速、负荷及达到一定的温度时，ECU控制少部分废气参与再循环，而且，参与再循环的废气量根据发动机转速、负荷、温度及废气温度的不同而不同，以达到废气中的NOX最低。

tc19850206

所以，当发动机在怠速、低速、小负荷 及冷机时，ECU控制废气不参与再循环，避免发动机性能受到影响；

刘亮



我的论坛

多谢楼主的讲解

内容来自[手机版]

没文化



泪无痕

谢谢楼主讲解，明白
