捷达舒适系统数据总线故障

明捷 · 发表于 2012-2-23 20:16:06

05年款捷达左前门组合总控开关只能控制主车门对其它三个车门不能实现控制玻璃升降器升降，
根据以前的经验剖开左前门升降开关线路检查，没有发现有折断的线束，检查保险丝都正常，

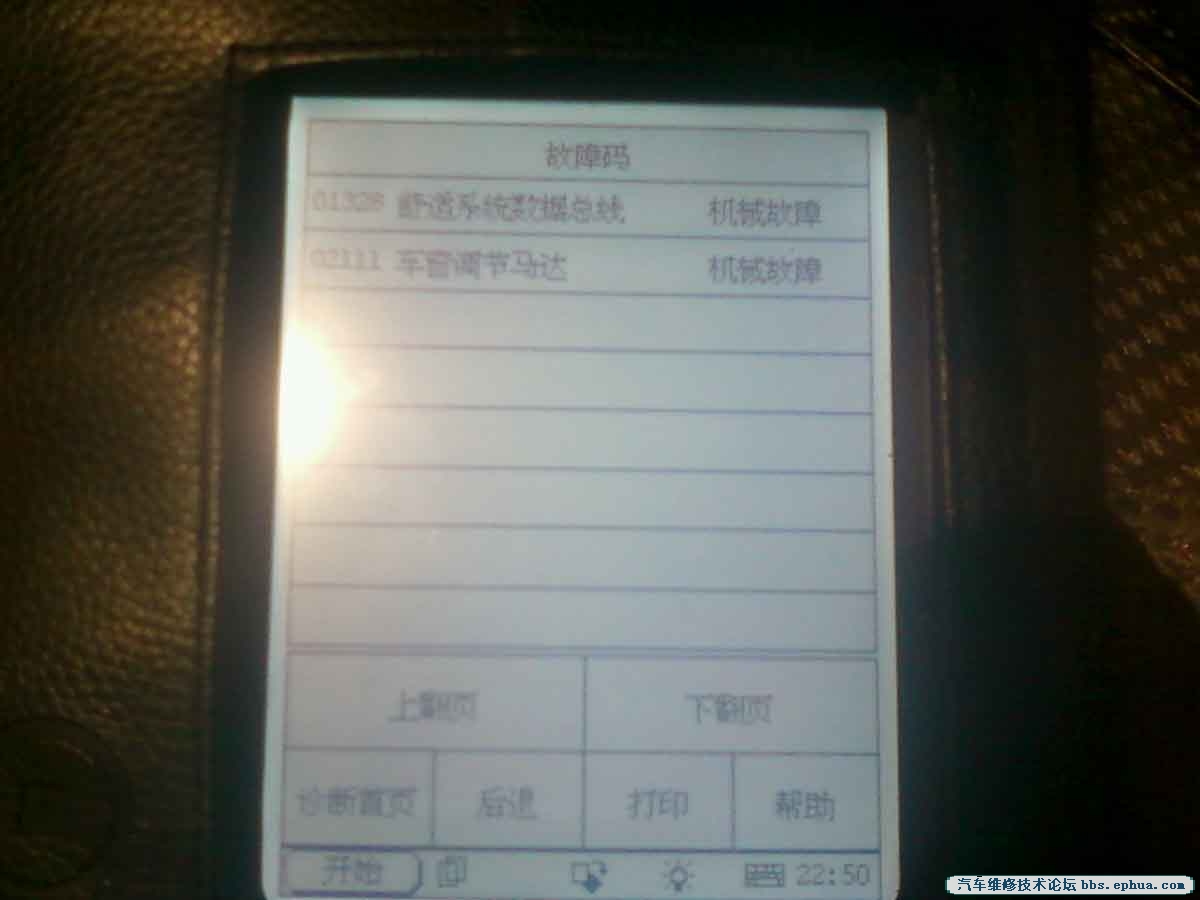

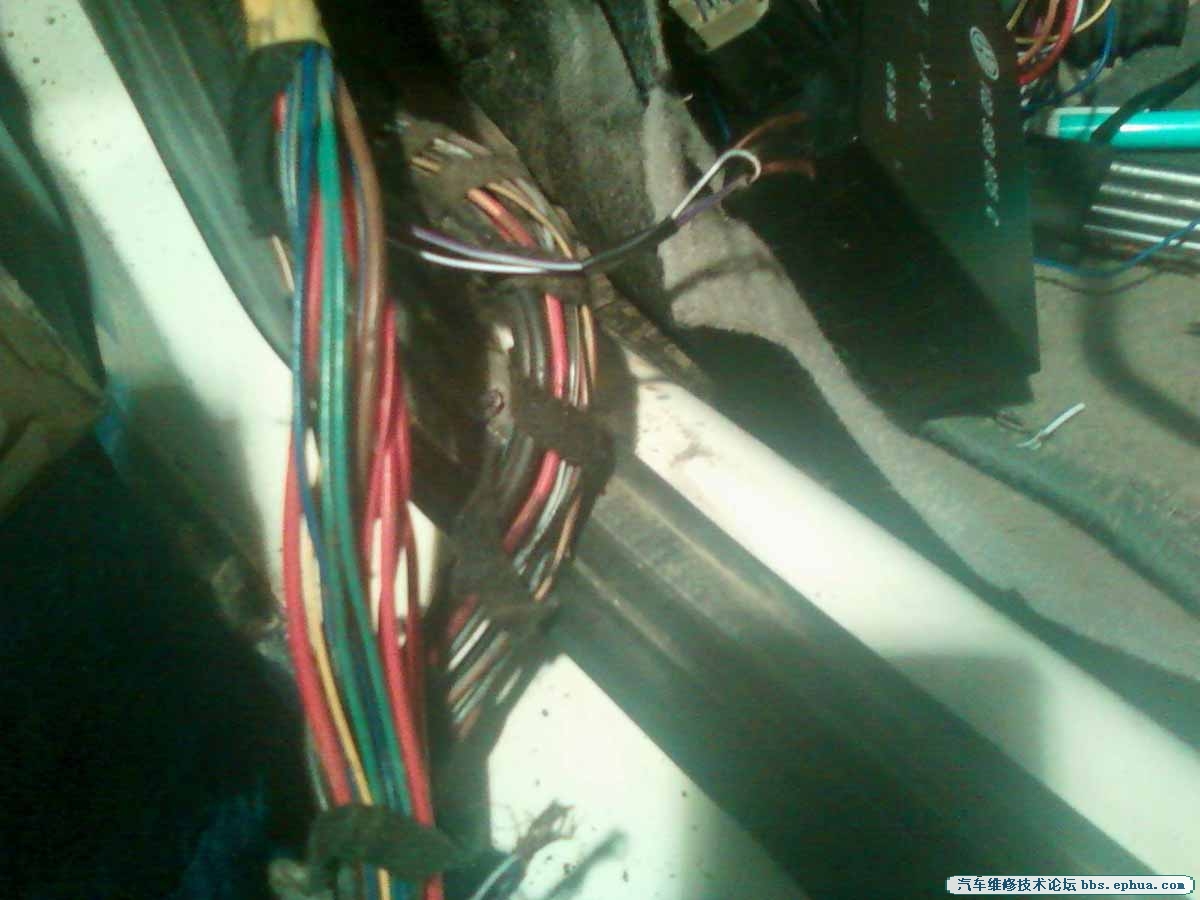

连接X431测到（01328 舒适系统数据总线）（02111 车窗调节马达）这两个故障码，05年型捷达采用的玻璃升降和中控门锁控制器的零件号为1GD 959 875C,控制器单独设立了门锁控制模块并具有遥控功能，玻璃升降器电机控制采用五线制，线径较粗的两条线主要用于电机的供电和接地，其中两条线直接连接到操作开关，作为传递开关单独的操作信号线，最后的一条紫/白线连接到玻璃升降器控制器，用于控制器接收左前门组合开关的操作信号，并通过LIN实施对各车门升降器的控制，断开控制模块插头，测量T23/3脚没有工作电压，拆开四个门皮测量紫/白线都有10V左右的工作电压，这一定是四个门中间点出现断路，顺着左前门紫/白线找出蹋板处出现氧化，从新接好清除故障码正常。
第一次上图搞了半天，手机拍的太大了传不了，搞了半天才搞小一点
