电控可变排量压缩机制冷功能判断

风

  随着汽车技术的发展，汽车空调制冷压缩机已经由最初纯机械压缩机外部控制，发展到机械可变排量内部控制，再到目前的电控可变排量压缩机技术。电控可变排量压缩机适应性更广，只要更改控制程序便可适应多种车型，并可实现排量从无到有的无级调节，更加节油且无冲击。目前该项技术在国内车型上应用得越来越多，不少维修技术人员一旦遇到装有电控可变排量压缩机的车型，往往束手无策。下面针对电控可变排量压缩机的原理以及故障排除方式进行简单介绍。

    工作原理

    电控可变排量压缩机结构和工作原理与机械变排量压缩机都是相似的，不同之处在于电控可变排量压缩机的调节阀具有一电磁单元，操纵和显示单元从蒸发器出风温度传感器获得信号作为输入信息，从而对压缩机的功率进行无级调节，控制阀由机械元件和电磁单元组成。机械元件按照低压侧的压力关系借助于一个位于控制阀低压区的压力敏感元件来控制调节过程。电磁单元由操纵和显示单元通过500Hz的通断频率进行控制。

    电控可变排量压缩机在无电流的状态下，调节阀阀门开启，压缩机的高压腔和压缩机曲轴箱相通，高压腔的压力和曲轴箱的压力达到平衡。满负荷时，阀门关闭，曲轴箱和高压腔之间的通道被隔断，曲轴箱的压力下降，斜盘的倾斜角度加大直至排量达到100%；关掉空调或所需的制冷量较低时，阀门开启，曲轴箱和高压腔之间的通道被打开，斜盘的倾斜角度减小直至排量低于2%。当系统的低压较高时，真空膜盒被压缩，阀门挺杆被松开，继续向下移动，使得高压腔和曲轴箱被进一步隔离，从而使压缩机达到100%的排量。当系统的吸气压力特别低时，压力元件被释放，使挺杆的调节行程受到限制，这就意味着高压腔和曲轴箱不再能完全被隔断，从而使压缩机的排量变小。

    维修人员在遇到装配电控可变排量压缩机的空调系统制冷不足故障时，采用分析数据流方法判断，能够起到事半功倍的效果。

    案例1

    故障现象：一辆2007年产速腾1.6L轿车，客户抱怨车辆在天热的时候空调不够凉，有时起动十几分钟后仍无冷风吹出。

    检查分析：用故障诊断仪检测所有系统都无故障记忆。读取数据流，选择08(空调)-08(数据流)。

    根据检测的数据可以看出，蒸发器温度偏高并且压缩机所需扭矩偏低。压缩机正常工作电流在0.8A左右，并且随着室内温度逐渐下降，空调控制单元会逐渐减小压缩机电流降低输出功率。此时蒸发器温度为12℃，而压缩机电流已调节到最大值，此时可分析出，空调控制单元判断制冷功率不足(蒸发器温度过高)，因此以大功率输出制冷。但压缩机所需扭矩为2～3N·m，比标准值低。也就是说，空调控制单元希望压缩机100%满负荷工作，但压缩机实际只需50%扭矩就能达到满负荷工作要求。由此可以判断，压缩机电磁阀N280或压缩机内活塞等机构故障，导致输出功率不足而空调不够凉。

yongan2000

只见过机械变排量的转向助力泵，还没碰到电控的变排量压缩机，看起来不好理解。不过还是谢谢版主的无私奉献。

底盘

多谢楼主提供,慢慢理解中

mzyegq

好资料大感谢了!!希望能有更多的实例和详细的资料,遇到过奔驰车,电眼睛进不了,不知怎样下手,只好说搞不了.

修车手

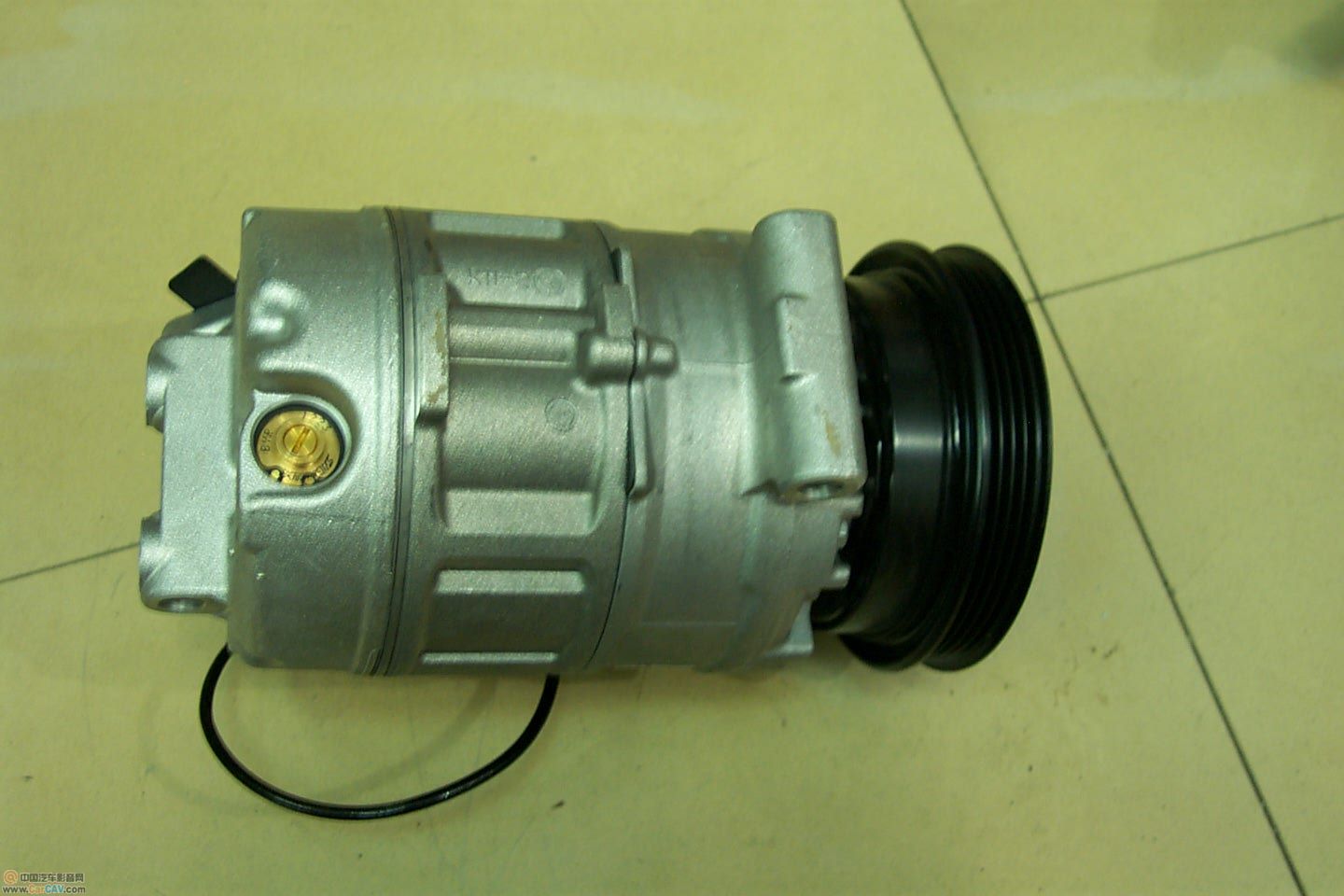

曾接触过宝马528i机械变排量压缩机（如图片显示的一样），虽将其解体研究过，但只能初步对其工作原理作个推论，今日得于阅读本文才得于恍然大悟，而且对电控可变排量压缩机也有了进一步的了解，在此对版主所提供的资料表示衷心感谢，Thank You！希望版主以后可以提供多一些旳新技术新资料来让大家学习研究。

晓明

好资料强烈支持,这个太需要学习了.

tonyhe

学习中~~~~~~~~~~~~~~~~~~~~~~

maxingfu

不错

修车手

蒸发器里面的热敏电阻感应坏了,空调放大器检测不到蒸发器的实际温度,当膨胀阀过冷结冰时都不能断开压缩机而导致管路堵塞空调不冷,等膨胀阀解冰之后空调工作又会正常,如此循环就会引起空调时好时坏.

maxingfu

还有就是如果压缩机里润滑不够好的话也会这样哦。
