汽车常用诊断坐位置

风 · 发表于 2009-6-28 15:47:33

别克GL8新款检测接头位置（刹车踏板上方）

江菱陆风副驾驶脚踏板下面

此主题相关图片如下：

江菱陆风ABS

此主题相关图片如下：

长城德而福电控

此主题相关图片如下：

现代索纳塔接头位置
刹车塔板上方

此主题相关图片如下：

长安汽车检测接头（需要外接电源）

此主题相关图片如下：

一汽大众开迪CAN-BUS通讯

此主题相关图片如下：

金杯汽车（部分多点喷射）

此主题相关图片如下：

富康爱丽舍

此主题相关图片如下：

HONDA 诊断坐大全

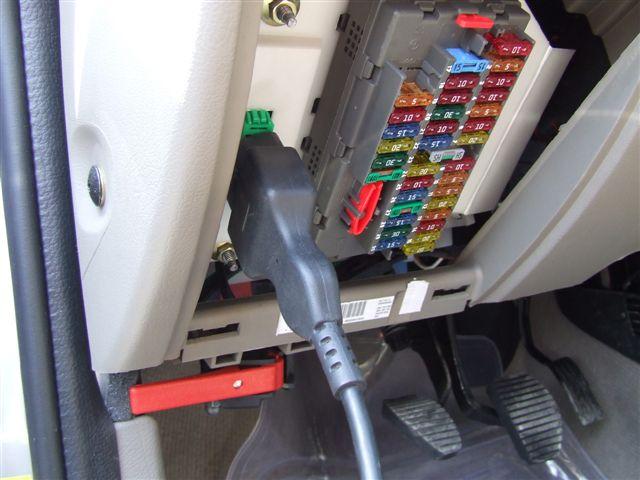

爱丽舍：OBD诊断头位置驾驶员左护板侧保险盒内。
Elysee 16V
电脑： LDC753L2330000380
福特翼虎吉普（ESCAPE XLT）：OBD诊断头位置驾驶员左护板侧。
该车采用OBD诊断座，但无OBD信号，
电脑：1L8F-12B523-AD  ICM：1L8U-12A650-AC。
引擎：FARD V6 DOHC24-VALVE
别克君威2.5：OBD诊断头在油门踏板上方。
别克君威3.0：OBD诊断头在油门踏板上方。
SGM7302GS REGAL  GS3.0 V6
引擎：LW9 排量：2.98L
本田雅阁：OBD诊断头在仪表板的下方
北京吉普2500：OBD诊断头在驾驶员左护板侧。
引擎：C498QA1。
电脑：SIEMENS.K10308630 2A 8800 A2090140AA。
ABS：∧PG3550500浙江亚太机电
北京吉普（外观像帕杰罗）：OBD诊断头在引擎室内左侧。
引擎：491Q
北京现代索娜塔：OBD诊断头在油门踏板上方
桑塔纳99新秀：OBD诊断头。大众奥迪系统。诊断头位置排挡前方。
电脑：BOSCH M-154
桑塔纳2000：OBD诊断头。大众奥迪系统。诊断头位置排挡前方。
2000 GLi 330 K8L LOL TE2
引擎：AFE
电脑：BOSCH MOTRONI M-154
时代超人：OBD诊断头。大众奥迪系统。诊断头位置驾驶员左护板侧
帕萨特B4：OBD诊断头。帕萨特系统。诊断头位置仪表盘右下方。装饰板内。
电脑：SIEMENS VDO
防盗电脑：SIMOS04S0000
版本：008VWZ3Z0 SI3252624
帕萨特2.0：OBD诊断头。帕萨特系统。诊断头位置手刹车右侧。
型号：SVW7203AP
引擎：BFF 排量2.0L
奥迪—V6：2+2诊断头。大众奥迪系统。诊断头位置引擎室保险盒内，
奥迪—A6：OBD诊断头。大众奥迪系统。诊断头位置驾驶员左护板侧
一汽红旗：OBD诊断头。一汽红旗系统。诊断头位置驾驶员左护板侧。
红旗CA7220。
引擎：CA488-3。
电脑：SIEMENS SM105453
一汽捷达：OBD诊断头。大众奥迪系统。诊断头位置保险盒右侧附近。
Jetta GTX
引擎：1.6-5V
一汽佳宝：OBD诊断头。德尔福系统。诊断头位置保险盒附近或前右门附近。
引擎：0.9LM4
电脑：CHNMVN 12848 09391939
一汽红塔：CA1020EF
引擎：491Q
电脑: MOTOROLA KEF0041A05
中华：OBD诊断头。诊断头位置保险盒附近或在油门踏板上方。
SY7200
引擎：4G63S4M MITSUBISHI  2.0L
ABS：KELSER-HAYES
松花江：OBD诊断头。德尔福系统。诊断头位置保险盒附近
引擎：DA462-1A/QE
电脑：DELPHI 16269170 DPLD 09390620 ITMS-6F
哈飞民意：OBD诊断头。德尔福系统。诊断头位置保险盒附近或在油门踏板上方。
HFJ6370H
引擎：DA465Q-1A
电脑：DELPHI MT20 DA465Q-1A/D2 12233349
哈飞中意：OBD诊断头。德尔福系统。诊断头位置保险盒附近或在油门踏板上方。
HFJ6350
引擎：DA462-1A
电脑： MOTRON BOSCH DA462-1A/D1
哈飞路宝7100：OBD诊断头。诊断头位置前右座下电脑也在
引擎：DA465Q-2
电脑：BOSCH AB37210013 DA465Q-2/DIH M1.5.4
哈飞路宝7110：OBD诊断头。五菱N1电脑。诊断头位置前右座下电脑也在。
引擎：DA468Q
电脑：0261208064 3600950-HF
哈飞7160：OBD诊断头。五菱N1电脑。诊断头位置刹车踏板上方。
引擎：DA476Q。
电脑：BOSCH
昌河汽车：OBD诊断头。德尔福系统。诊断头位置保险盒附近或在油门踏板上方。
昌河海豚：OBD诊断头。德尔福系统。诊断头位置保险盒附近或在油门踏板上方。
昌河北斗星：OBD诊断头。看什么电脑用什么系统。诊断头位置在油门踏板上方。
奇瑞QQ三缸：用OBD接头。西门子系统。诊断头位置右侧储物箱下方。
SQR7080
引擎：SQR372 0.8L
电脑：SIEMENS
奇瑞QQ四缸：三孔诊断头。检测线色：棕白。联电系统或大众系统，诊断头位置驾驶员左侧保险盒附近。
引擎：DA465Q1A
电脑：BOSCH M-154 DA465Q1A S111360501 03-BH450224
奇瑞风云7160EX：两孔诊断头。玛瑞利系统。诊断头位置引擎室内中间刹车泵附近。
电脑：IAW 4AC.A1
奇瑞风云7160ES：两孔诊断头。玛瑞利系统。诊断头位置引擎室内中间刹车泵附近。
引擎：SQR 480ED 测试线色：蓝绿
电脑：IAW 4AC.A1/HW602/AC03-A60  SAIC CHERY 1.6L MPI F.2
2X+8XW76C 158 02
长安之星：三孔诊断头。联电系统。诊断头位置电瓶负极附近。
电脑：BOSCH M154-JL465QD 0261207185 03-BS410475。
引擎：JL465QD
长安欧雅：三孔诊断头。联电系统。诊断头位置驾驶员座下中间横梁左侧。
电脑：BOSCH M-154
长安镭蒙：OBD诊断头。联电二代系统。诊断头位置驾驶员左侧保险盒附近。
引擎：JL474Q 1.3L 60KW
电脑：BOSCH
长安奥托：OBD诊断头。联电系统。诊断头位置驾驶员左侧保险盒附近
电脑：BOSCH M-154
长安福特：OBD诊断头。诊断头位置驾驶员左护板侧
华洋汽车：OBD诊断头。德尔福系统。诊断头位置驾驶员左侧保险盒附近。
五菱之光：OBD诊断头。电脑在驾驶员右侧座下。看什么电脑用什么系统，
用什么引擎用什么系统，诊断头位置电脑附近。
电脑：MOTOLOLA.443G
6371
电脑：SIEMENS VDO 5WY5801A 5WY5801G SIM2K--33
五菱扬光：OBD诊断头。看什么电脑用什么系统。诊断头位置电脑附近。
6371
引擎：LJ465Q-1AE6，
电脑：SIEMENS VDO 5WY5801A 5WY5801F INBEX 02 SIM2K-33。
  福美莱323
汽车诊断座的位置
福美莱323的诊断座在发动机舱内,司机左前方.
汽车诊断座的定义
诊断座接脚
定义
备注
FEN
未知定义
KLN
动力控制模块、防抱刹车系统
TEN
未知定义
+B
电源（+12V）
GND
车身搭铁
TBS
未知定义
FAB
安全气囊故障码输出
IG-
未知定义
GND
车身搭铁
F/P
Fuel pump油泵控制测试（搭铁触发）
SCN
安全气囊清码（手工三次搭铁）/安全气囊搭铁触发线
BUSB
未知定义
其他接脚
空
