急求530i双VANOS可变气门正时安装方法

查无此人 · 发表于 2012-2-28 21:22:56

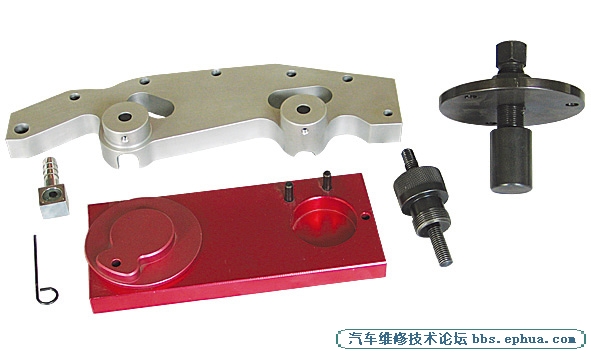

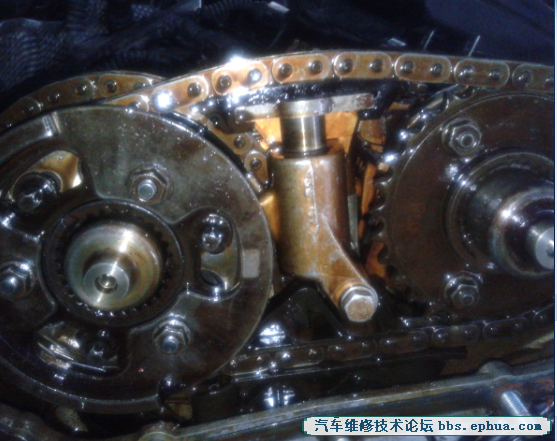

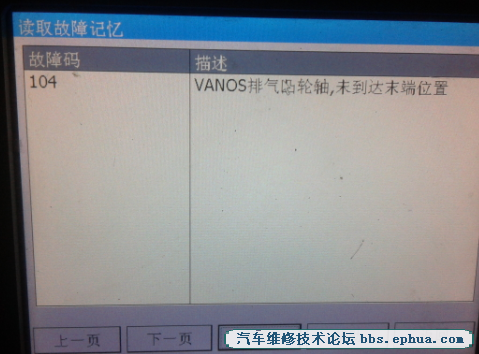

无专用工具有什么好的方法？？？次级链条位置无法确定，排气凸轮轴锁止螺丝位置无法确定，调来调去，最后进排气都有故障码了，求熟悉此链条的高人指点。

宝马530正时对法

1.拆卸/安装正时链需要：

[list=disc][li]如果装配两级曲轴皮带轮/减震器,拆下机油盘。 [/li]

注意：关于拧紧力矩请查阅Autodata技术数据。

2.发动机在第一缸上止点位置。

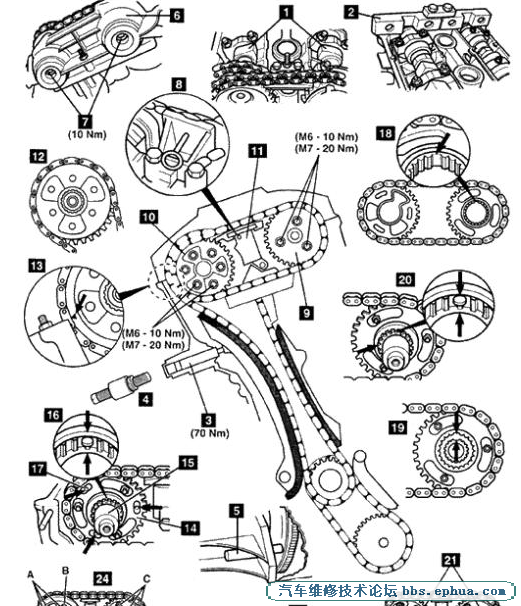

3.确保凸轮轴凸角相对（如图中1所示）。

4.确保凸轮轴对准工具2能被安装。

5.如果不能安装，按下列顺序调整凸轮轴：

注意：张紧器柱塞由弹簧加载。

[list=disc][li]拆下张紧器3。 [/li][li]使用工具4向正时链预加载荷至0.7牛顿·米。 [/li][li]拧下VANOS单元机油压力管。 [/li][li]将压缩空气( 2-8 bar )导入VANOS单元。使用专用工具。 [/li][li]转动曲轴两圈，直到凸轮轴凸缘彼此相对（如图中1所示）。 [/li]

6.插入飞轮正时销5。

7.确保凸轮轴对准工具2能被重新装配。

8.拆下VANOS单元6。

注意：密封帽后面的螺钉7是左旋螺纹。

9.拆下正时链预张紧工具4。

10.压下副张紧器,并用工具8锁止。

11.拆下装有次级链条的进排气凸轮轴链轮9和10。

12.拆下副张紧器11。

13.拆下凸轮轴链轮与链条12。

14.按下列步骤安装带有链条的链轮：

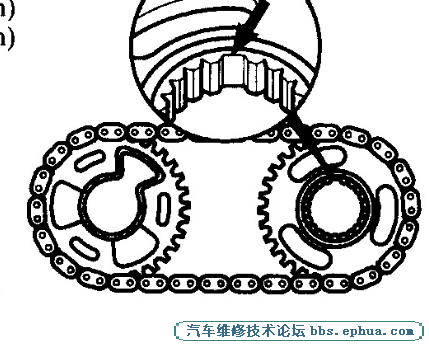

[list=disc][li]安装带链条的排气凸轮轴链轮。确保链轮上的箭头与气缸盖上边缘对正，见13。 [/li][li]安装链条预张紧工具4。 [/li][li]拧入调整螺钉直到与导轨接触(不要拧紧螺钉)。如有必要，再次对正凸轮轴链轮，见13。 [/li][li]安装副张紧器11。 [/li][li]用锁止销将带齿套筒14与带齿轴15安装到排气凸轮轴链轮上。确保齿槽相互对正，见16。 [/li][li]推进带齿轴直到螺纹孔位于槽的中心，见17。 [/li][li]将凸轮轴链轮与次级链条按图中18所示位置对正。使用专用工具。 [/li][li]在凸轮轴链轮安装过程中，确保在进气侧齿槽相互对齐，见19。 [/li]

15.用销将带齿轴装配到进气凸轮轴链轮上。推进齿形轴直到只有1毫米的花键可见（如图中20所示）。

16.安装垫圈与螺母21。不要拧紧。

17.将标记“F”的板簧22与传感器机构23安装到排气凸轮轴。

18.确保传感器齿轮23上的箭头与气缸盖上缘对正。不要拧紧螺母。

19.拔出排气侧的齿形轴直到拔不动为止。

20.安装并释放次级张紧器8。

21.使用工具4给链条预加载荷至0.7牛顿·米。

22.通过压传感器机构23，稍微给板簧施加预载荷。用手指拧紧螺母。

23.拧下列步骤用工具设定凸轮轴正时：

注意：在装配专用工具之前拆下垫圈24。工具号11 6 150。

[list=disc][li]分两步拧紧螺钉和螺母(顺序如下)24： [/li][li]第一步：5牛顿·米。 [/li][li]第二步：“A”- 20牛顿·米，“B”、“C”- 10牛顿·米。 [/li]

24.安装正时链张紧器3。
