混合动力电动汽车原理图

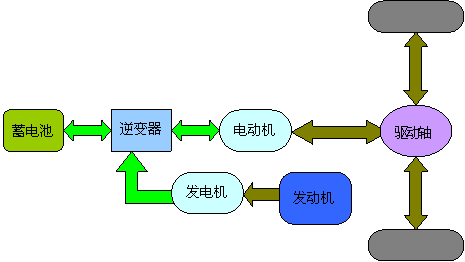

串联式混合动力电动汽车
  串联式混合动力电动汽车主要由发动机、发电机、驱动电机和蓄电池组等部件组成。发动机仅仅用于发电,发电机所发出的电能供给电动机,电动机驱动汽车行驶。发电机发出的部分电能向电池充电,来延长混合动力电动汽车的行驶里程。另外电池还可以单独向电动机提供电能来驱动电动汽车,使混合动力电动汽车在零污染状态下行驶。








并联式混合动力电动汽车
  并联式混合动力电动汽车主要由发动机、发电/电动机和蓄电池组等部件组成。并联式驱动系统可以单独使用发动机或电动机做为动力源,也可以同时使用电动机和发动机作为动力源来驱动汽车。

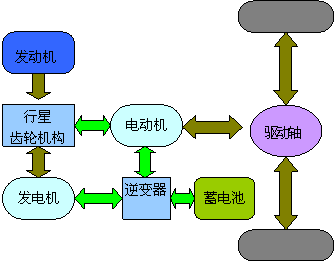

混联式混合动力电动汽车
  混联式混合动力电动汽车主要由发动机、发电机、电动机、行星齿轮机构和蓄电池组等部件组成。丰田Prius所采用的混合驱动方式,它将发动机、发电机和电动机通过一个行星齿轮装置连接起来。动力从发动机输出到与其相连的行星架,行星架将一部分转矩传送到发电机,另一部分传送到电动机并输出到驱动轴。此时车辆并不是串联式或者并联式,而是介于串联和并联之间,充分利用两种驱动方式的优点。
