长城炫丽故障灯点亮！~

李茂先 · 发表于 2012-3-20 21:45:30

雨云: (2012-03-20 21:27)

请问雨云大师 4根线一根12V 一根3.4V 一根5V 还有根没有电！~ 那根是信号线呢？那根是加热负极啊

雨云 · 发表于 2012-3-20 22:03:09

李茂先:请问雨云大师 4根线一根12V 一根3.4V 一根5V 还有根没有电！~ 那根是信号线呢？那根是加热负极啊&nbs .. (2012-03-20 21:45)

图是2009年长城炫丽电路图

图上有线的颜色标识。

雨云 · 发表于 2012-3-20 22:17:23

254906154 · 发表于 2012-3-20 22:32:53

换个风扇不就OK了吗。
有必要这么复杂吗 ?

baishunqixiu · 发表于 2012-3-20 22:40:23

雨云大师，真是厉害，电路图有，实物也有，不愧为大师

游戏丶人间 · 发表于 2012-3-20 23:35:36

氧传电压越高混合器越浓

内容来自[新鲜事]

曲永强 · 发表于 2012-3-21 08:43:22

李茂先 · 发表于 2012-3-21 20:35:52

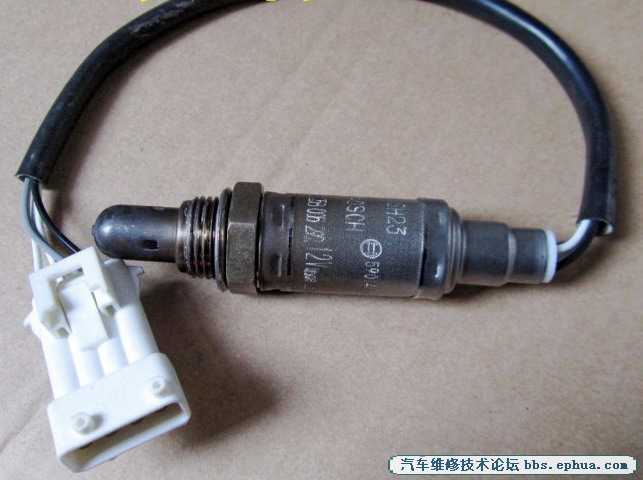

我郁闷氧传感器发错货了！~重新发货明天到哦

疾速飞车 · 发表于 2012-3-21 21:10:44

tc19850206 · 发表于 2012-3-21 21:18:00

P0132
中文定义: 氧传感器电路高电压（第1排，传感器 1）
英文定义: O2 Sensor Circuit High Voltage (Bank 1, Sensor 1)
范畴: 燃油或空气
背景知识: 氧传感器的作用是测定发动机排气中的氧气含量，以修正喷油量，从而使发动机获得最佳空燃比。在OBD故障码中，你经常会看到第几排第几个氧传感器的说法。第1排是指气缸1所在的那个排，剩下的另外一排为第2排。不管哪一排，第1个传感器总是指上游氧传感器（催化箱之前），第2个传感器总是指下游氧传感器（催化箱之后）。当加热氧传感器信号的电压在设定的时间段内持续高于1.5伏时，该故障码就会出现。故障原因包括氧传感器信号电路短路到正极，氧传感器本身故障，电子控制模块（PCM或ECM）故障等。
