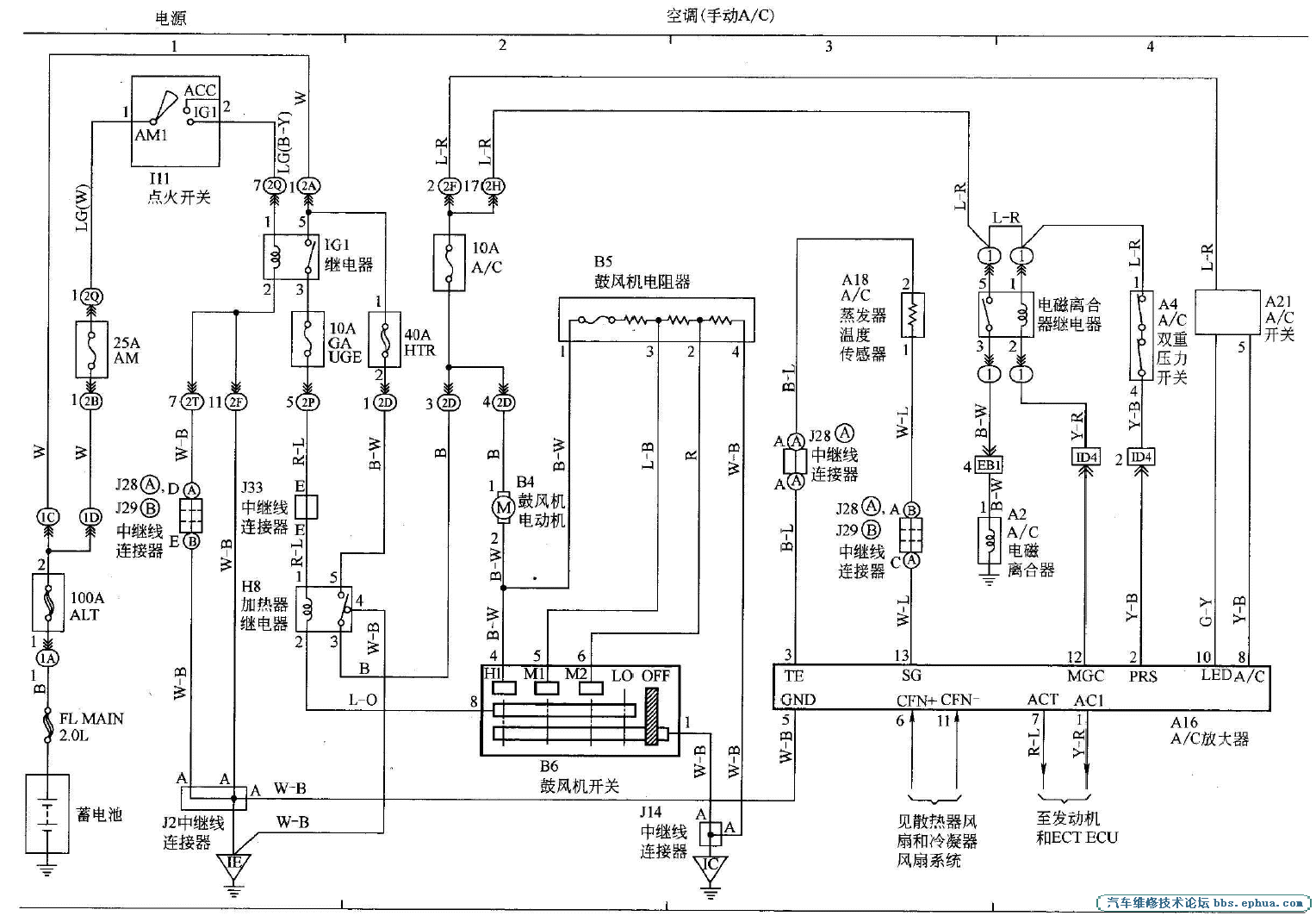

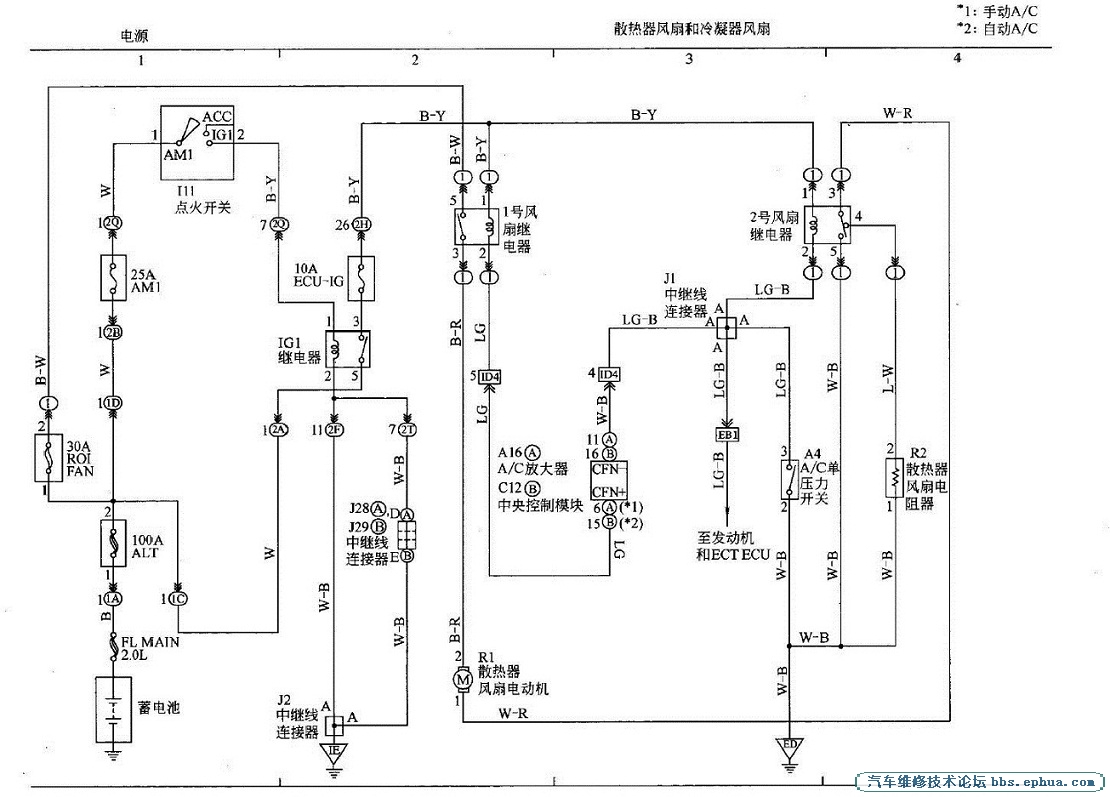

求助卡罗拉空调电路图，最好是中文的

剑气长虹 · 发表于 2012-4-14 08:53:17

求助卡罗拉电路图

雨云 · 发表于 2012-4-14 09:47:55

自动空调？手动空调？

杰克哥 · 发表于 2012-4-14 17:50:28

没法上传啦

剑气长虹 · 发表于 2012-4-14 18:20:15

手动的，没有外界温度传感器，但是我有拆控制面板用万用表检查过A/C开关，按下A/C开关时有正极导通，但这都是控制线，压缩机跟风扇都不工作，压力开关上有三根线，我试着用线直接导通压缩机和风扇也不工作

雨云 · 发表于 2012-4-14 19:35:11

剑气长虹 · 发表于 2012-4-15 08:27:40

雨云:

(2012-04-14 19:35)

非常感谢论坛里的朋友们，感受谢雨云大师

剑气长虹 · 发表于 2012-4-19 22:21:31

大家好，问题找出来了，因为本人是搞机修的，对电路不是很在行，没办法我把仪表台给拆了下来跟着线找，在暖风箱下面找到了空调控制盒（靠近油门踏板）我把插头拔了，拆开后看到了不可思义的是里面有一个电感脱落了，找来铬铁按脱落的痕迹焊好，装好所有插头，试了一下空调一切正常，最后才装仪表台。在此感谢大家的关注同时在此同大家分享一理修理过程。再次感谢大家

车知爱mini · 发表于 2012-4-20 20:07:30

呵，，，，，，，，，，，，，
