奥迪A6L高级钥匙失灵

26 主题	254 回帖	1083 积分

积分: 1083

发消息

发表于 2012-4-14 18:26:18 | 显示全部楼层 |阅读模式





回复

使用道具举报

26 主题	254 回帖	1083 积分

积分: 1083

发消息

楼主| 发表于 2012-4-14 18:31:57 | 显示全部楼层

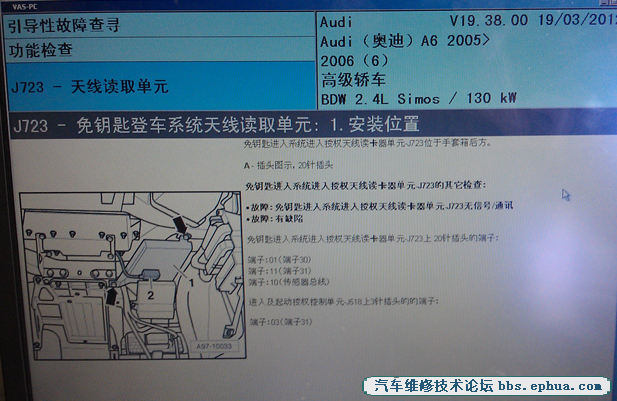

这个是安装位置图

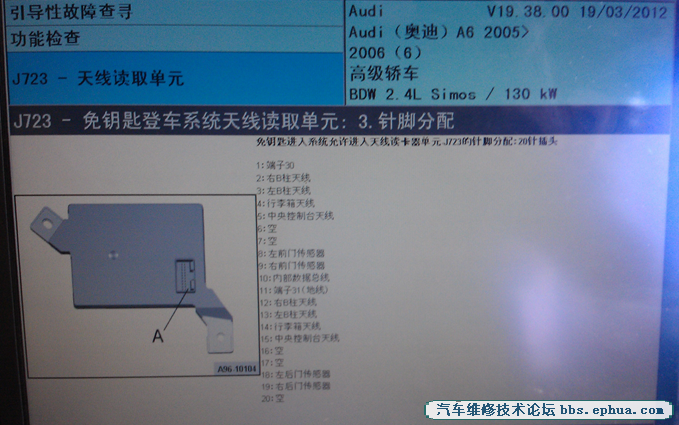

控制单元针脚定义对我们来说非常重要这关系到我们查控制单元的输入输出信号和供电搭铁、

回复支持反对

使用道具举报

0 主题	821 回帖	2621 积分

积分: 2621

发消息

发表于 2012-4-14 18:38:53 | 显示全部楼层

好东西,多谢楼主分享
