急求马3Z6发动机的电路图或维修手册，O(∩_∩)O谢谢！！！

闫文华

雨云: (2012-05-27 09:48)

另外，云师傅，从PCM出来的那颗信号线我没找到，因为那个插头也没有了，现在只要把从FAN过来的常火线和搭铁线跟风扇控制器的2棵大线接上，风扇就常转，是风扇控制器坏了吗？我用解码器读了一下故障码，P0480，显示为：电子扇1控制电路错误，请您给指点一下！O(∩_∩)O谢谢

雨云

闫文华:

你好，云师傅，非常感谢！现在还有几个保险和继电器的线没对上号，（P.OUTLET),(AUDIO),(H/CLEAN)(DRL),(HEATER)--保险，（HEATER)--继电器，请问云师傅，它们都是干什么用的？线怎么接（没找着断头），您受累吧，云师傅，学生惭愧！！！[s:3243][s:3243][s:3243]

再看一下是否写错字母。

HEATER         暖气（鼓风机）
DRL                白昼行车灯（可以不理它）
RADIO           收音机（“AUDIO”你写错了？）

闫文华

雨云:再看一下是否写错字母。

....... (2012-05-27 17:11)

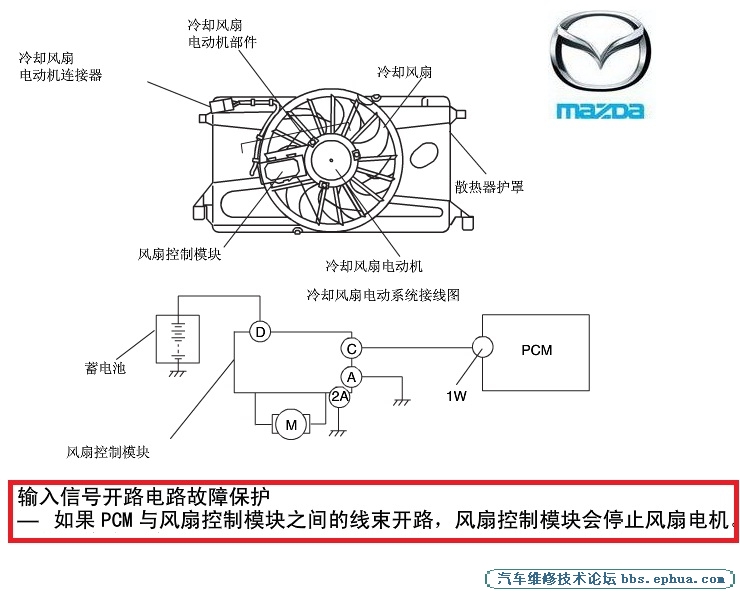

云师傅，从PCM出来的那颗信号线我没找到，因为那个插头也没有了，现在只要把从FAN过来的常火线和搭铁线跟风扇控制器的2棵大线接上，风扇就常转，是风扇控制器坏了吗？我用解码器读了一下故障码，P0480，显示为：电子扇1控制电路错误，请您给指点一下！O(∩_∩)O谢谢！

雨云

网页很难打开，刷新一下都要几十秒。

雨云

闫文华:

云师傅，从PCM出来的那颗信号线我没找到，因为那个插头也没有了，现在只要把从FAN过来的常火线和搭铁线跟风扇控制器的2棵大线接上，风扇就常转，是风扇控制器坏了吗？我用解码器读了一下故障码，P0480，显示为：电子扇1控制电路错误，请您给指点一下！O(∩_∩)O谢谢！

一生不变

是啊，不知怎么的，这网业真的佷难打开，每一次都要一分种左右

青春微凉不离殇



青春微凉不离殇



闫文华

雨云:
(2012-05-27 18:12)

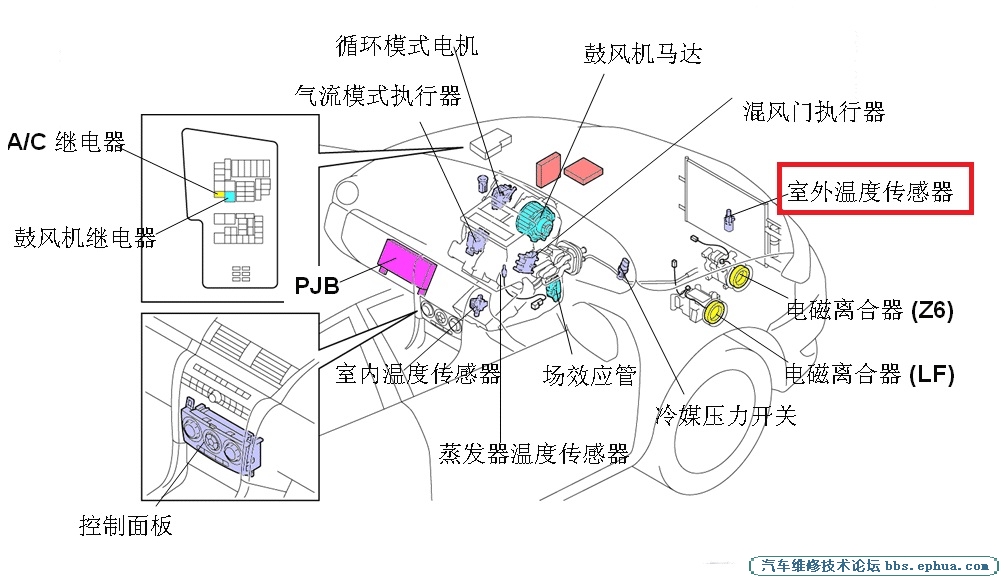

你好 ，云师傅！从PCM出来到风扇控制模块的那颗蓝色信号线无信号，现在还有一个问题就是压缩机不启动，从PCM到A/C继电器的那颗B/Y线没信号，请求支援！O(∩_∩)O谢谢！！！

雨云
