广本飞度CVT液压控制系统油路图及CVT结构

73 主题	8 回帖	336 积分

积分: 336

发消息

发表于 2012-5-28 14:17:04 | 显示全部楼层 |阅读模式

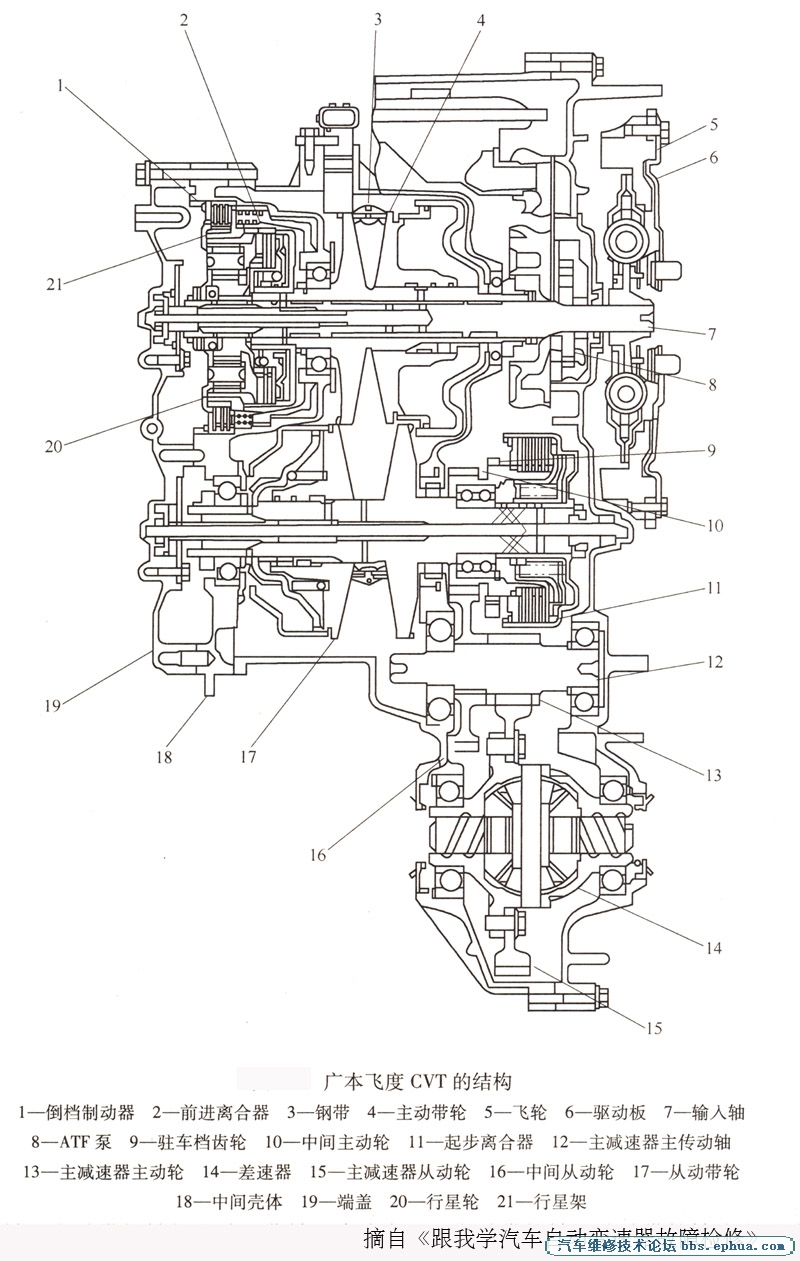

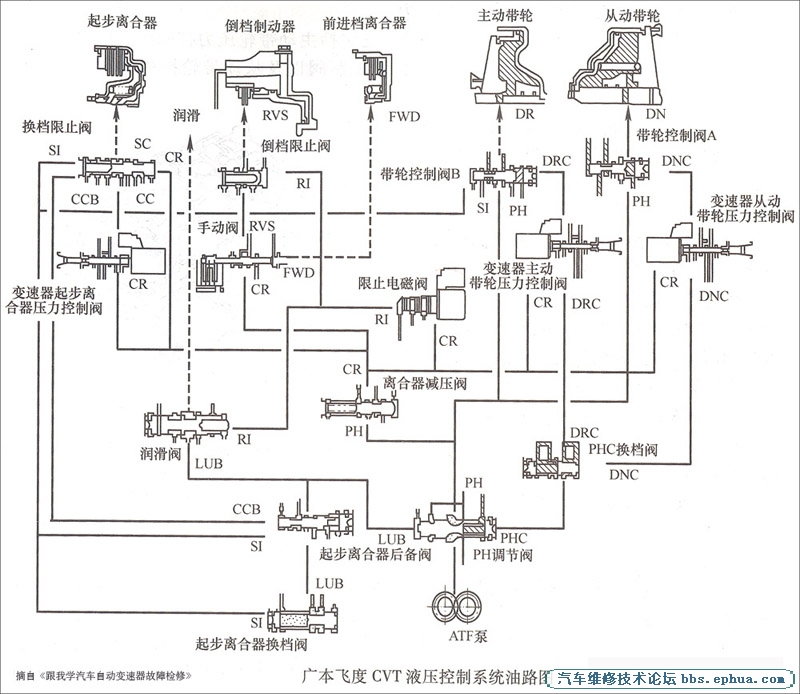

广本飞度CVT液压控制系统油路图及CVT结构

维修人辛苦啊！！

回复

使用道具举报

12 主题	163 回帖	0 积分

积分: 0

发消息

发表于 2012-5-28 18:48:31 | 显示全部楼层

回复支持反对

使用道具举报

3 主题	291 回帖	1772 积分

积分: 1772

发消息

发表于 2012-5-28 19:00:18 | 显示全部楼层

回复支持反对

使用道具举报

0 主题	22 回帖	0 积分

积分: 0

发消息

发表于 2012-5-28 21:26:54 | 显示全部楼层

看不懂~~

回复支持反对

使用道具举报

1 主题	95 回帖	0 积分

积分: 0

发消息

发表于 2012-5-28 22:12:31 | 显示全部楼层

xuexia 楼主

回复支持反对

使用道具举报

6 主题	141 回帖	1580 积分

积分: 1580

发消息

发表于 2012-5-29 12:21:51 | 显示全部楼层

回复支持反对

使用道具举报

9 主题	283 回帖	0 积分

积分: 0

发消息

发表于 2012-5-29 18:51:06 | 显示全部楼层

回复支持反对

使用道具举报

2 主题	156 回帖	404 积分

积分: 404

发消息

发表于 2012-5-30 07:56:05 | 显示全部楼层

收藏了

回复支持反对

使用道具举报

0 主题	125 回帖	0 积分

积分: 0

发消息

发表于 2012-6-2 05:55:56 | 显示全部楼层

楼主辛苦了谢谢分享

回复支持反对

使用道具举报

山东汽修人

302 主题	978 回帖	6519 积分

积分: 6519

发消息

发表于 2012-10-13 16:50:54 | 显示全部楼层

回复支持反对

使用道具举报
