暗锁，朝花夕拾收，管理员勿删

随缘8 · 发表于 2012-5-28 20:38:15

随缘8 · 发表于 2012-5-28 20:40:25

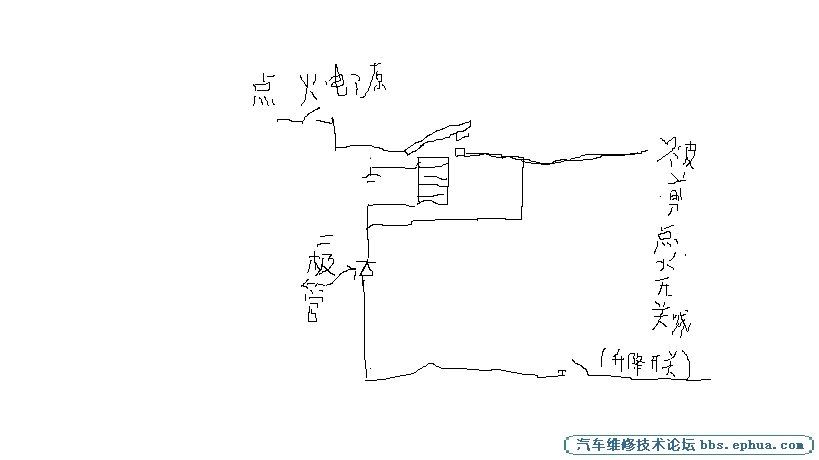

这是我改装升降器开关控制的，你把开关改一下就行，有什么不明白的再说

rong · 发表于 2012-5-28 20:47:54

呵呵,你画得这么辛苦,我不会删的.

aselihong · 发表于 2012-5-28 20:51:03

随缘8 · 发表于 2012-5-28 21:09:26

rong:呵呵,你画得这么辛苦,我不会删的. (2012-05-28 20:47)

唉，没办法，不知道怎么在电脑上画标准的电路图，只能涂鸦了，能否推荐一个绘图软件

lgqiu7603 · 发表于 2012-5-28 22:24:10

有点看不懂正极那你加了个二级管那么正极电不是通不到升降开关吗

泪无痕 · 发表于 2012-5-28 22:42:22

不错，很实用。价格二极管是不让电流回到升降开关哪，影响其他电路

随缘8 · 发表于 2012-5-28 22:44:34

lgqiu7603:有点看不懂正极那你加了个二级管那么正极电不是通不到升降开关吗 (2012-05-28 22:24)

跟你说一下我这暗开关的作用吧，接上后打开点火钥匙后点火系统不会供电，必须按一下升降开关才会接通（具体看初始的时候接什么开关了，），我就是利用二极管单向导电的特点来激活继电器的，这种开关安全可靠，我只给我老板改过一次，现在已经用了一年多了

随风飘荡89 · 发表于 2012-5-28 22:46:48

好像是自锁电路，｛自动升降）不过好像缺东西吧

随缘8 · 发表于 2012-5-28 22:55:15

随风飘荡89:好像是自锁电路，｛自动升降）不过好像缺东西吧 (2012-05-28 22:46)

我这只是一个暗开关
