10款途观1.8T 2.0T发动机控制电路图

[复制链接]
wangfanghua

11

主题

24

回帖

1106

积分

精灵王

积分
1106

社区居民
发表于 2012-6-4 12:55:06 | 显示全部楼层 |阅读模式

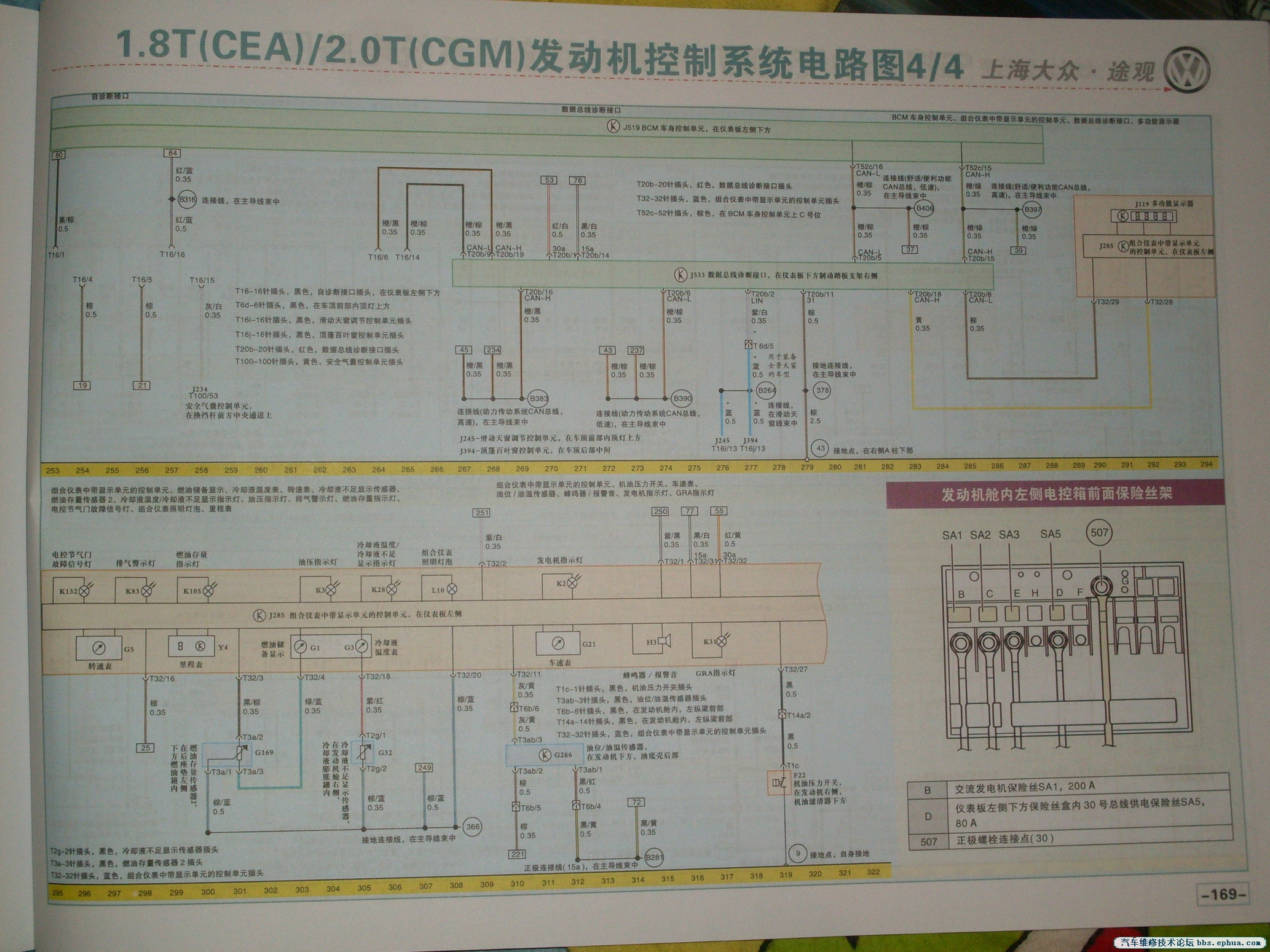

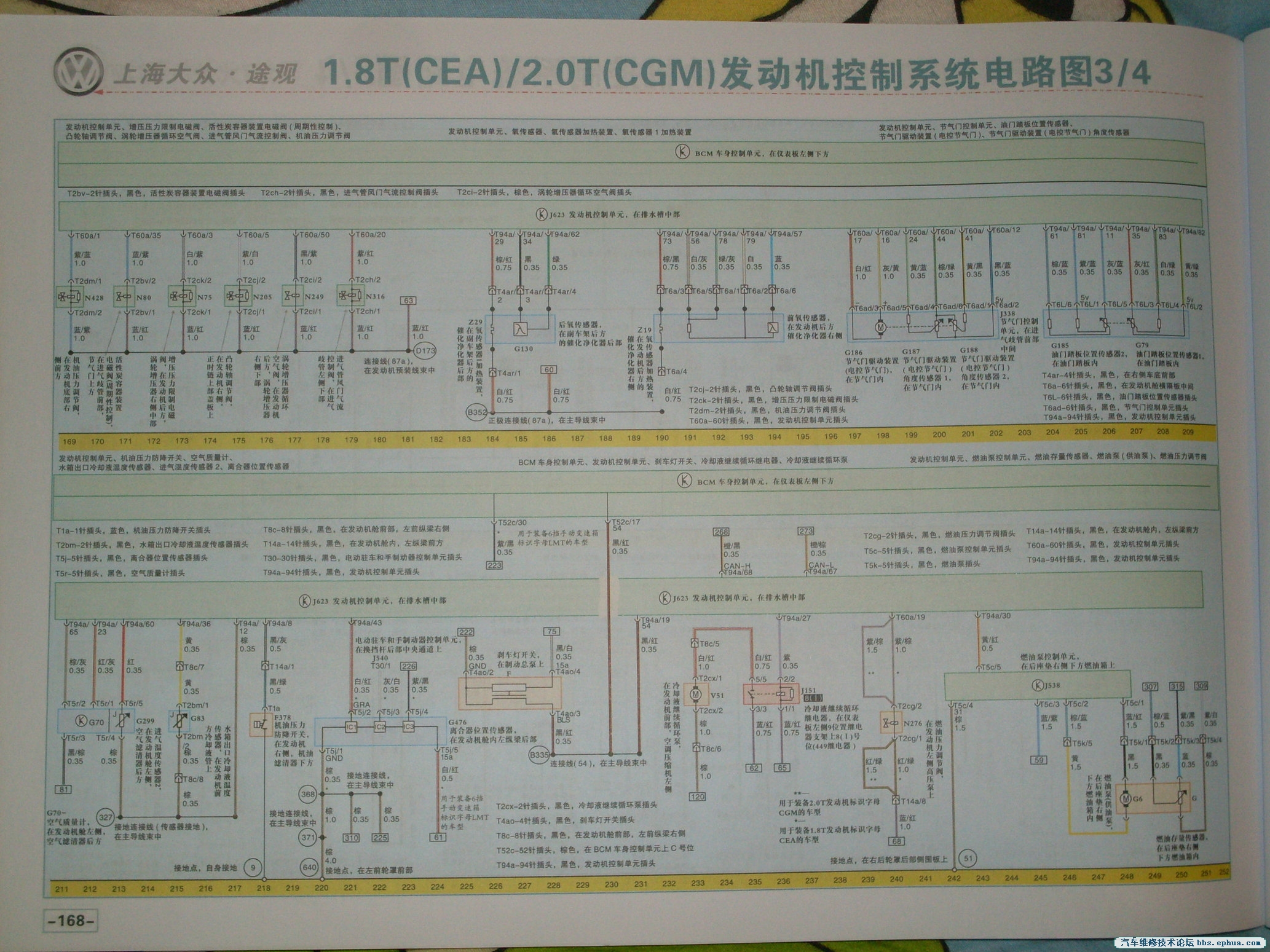

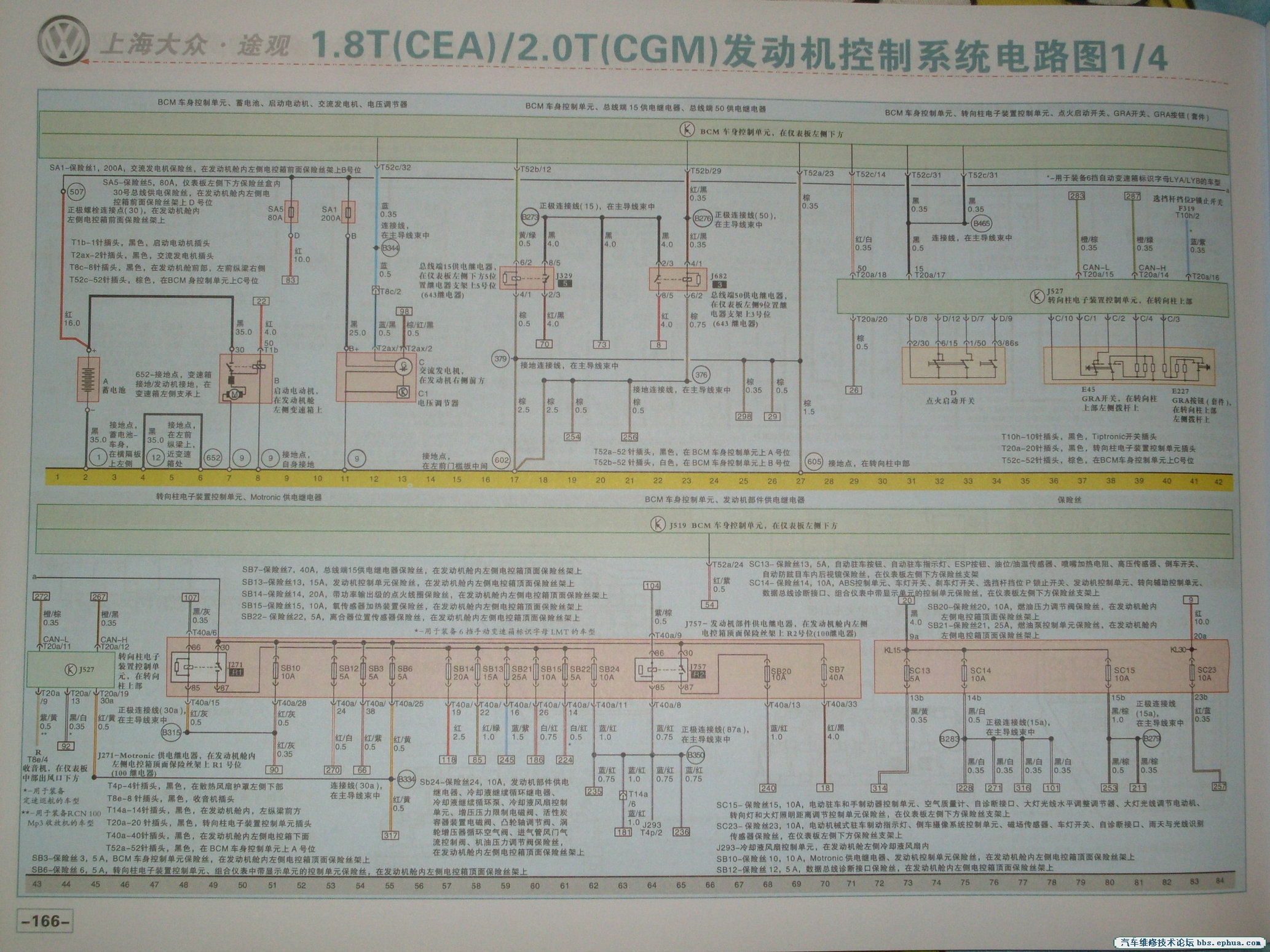

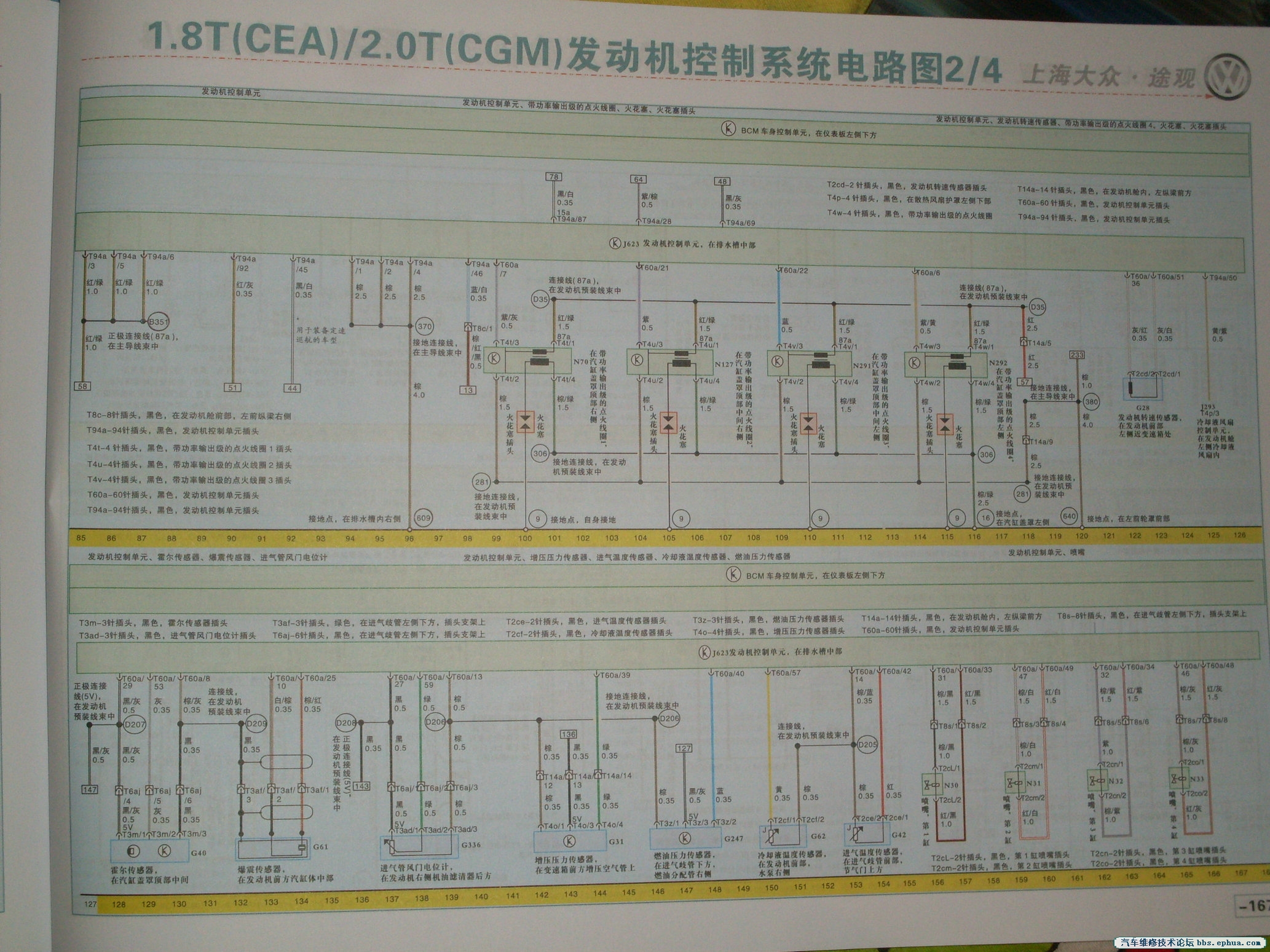

1.8T 2.0T发动机控制电路图

1.8T 2.0T发动机控制电路图

1.8T 2.0T发动机控制电路图

1.8T 2.0T发动机控制电路图

1.8T 2.0T发动机控制电路图

1.8T 2.0T发动机控制电路图

1.8T 2.0T发动机控制电路图

1.8T 2.0T发动机控制电路图
回复

使用道具 举报

站在山顶

9

主题

283

回帖

0

积分

骑士

积分
0

社区居民

QQ
发表于 2012-6-4 18:44:32 | 显示全部楼层

回复 支持 反对

使用道具 举报

q234632105

5

主题

213

回帖

572

积分

骑士

积分
572

社区居民忠实会员杰出贡献奖热爱本论坛奖

QQ
发表于 2012-6-5 07:22:36 | 显示全部楼层
回复 支持 反对

使用道具 举报

我是大冶人

0

主题

85

回帖

0

积分

侠客

积分
0

社区居民

QQ
发表于 2012-9-24 16:27:20 | 显示全部楼层
路过 进来看看啦
