搞定一台1.1QQ的电脑板

电子狂人 · 发表于 2012-6-8 22:49:17

朋友厂拉回一台老QQ1.1，4缸有分电器。初步检查发现不跳火不喷油.解码器无法进入。
他把电脑板拆开没发现问题，重新安装后打开电门电脑板忽然冒出黑烟。然后求助我。
电脑板型号M1.5.4

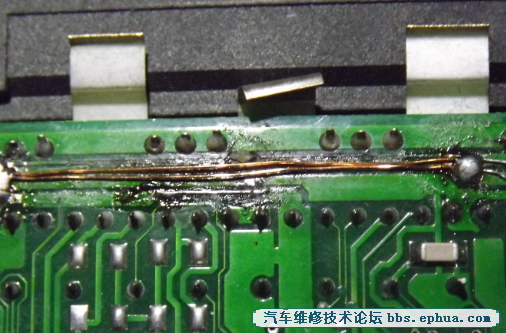

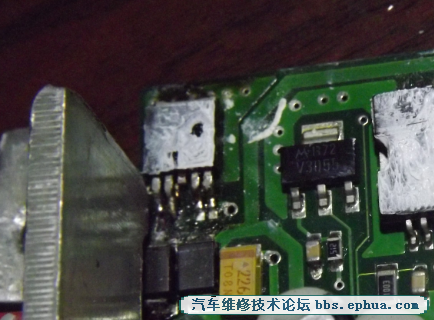

接手后打开电脑板发现有几个地方的负极连线烧断，电源IC 4251严重烧毁。

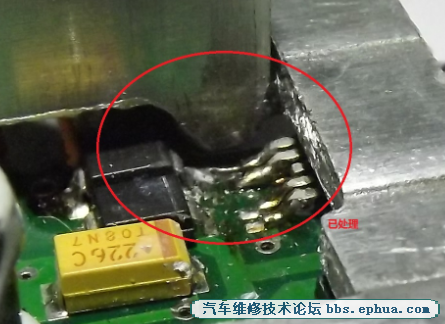

原来是这块吕散热片碰到电源端引起短路。这板是那里生产的这质量......

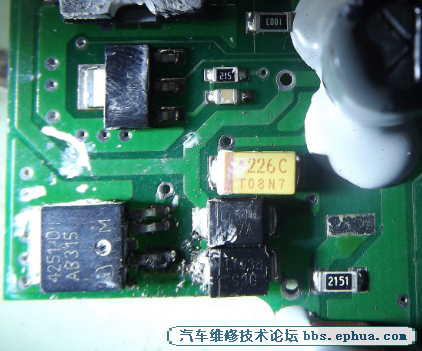

从一块旧电脑版找到一块4251更换好

接线试板测有5V输出，测晶振有12Mhz..满怀信心安装上车开电看故障灯竟然
不亮，打火没启动迹象，检查18脚27脚37脚电压正常，接检测仪无法连接，维
修进入困惑中，难道是短路把板子烧坏了。[s:3231]
失望中偶然压了一下主CPU忽然听到油泵继电器的声音，故障灯奇迹的亮了起
来，几秒后熄灭。心中大喜。。。。看来是板子有接触不好的地方，有戏了[s:3241]

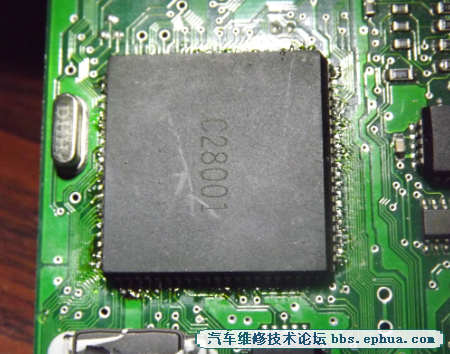

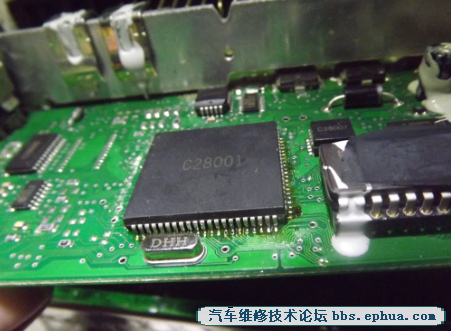

仔细检查发现这CPU的几个引脚没有完全焊好，这做工令人汗颜。

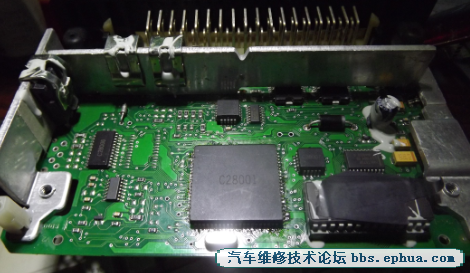

重新把CPU全部引脚焊一遍。[s:3252]
