教你DIY换汽车导航系统功能

晓明

自己DIY导航不再是问题。倒车影像由于没有分身术，那只能期待热心车友下次上个倒车影像安装的的详细解说了。

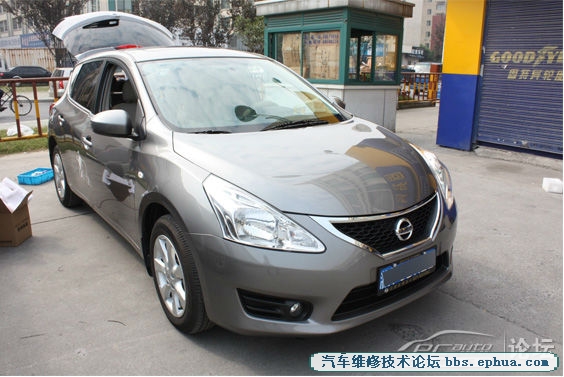

    作业开始了，车友们多多围观下，多多学习下，其实装导航没有想象中那么复杂。此时后备箱门已打开，有技术员开始装倒车影像了，今天我给车友献上的是我精心整理出来的拆装导航的详细过程。装倒车影像过程，心有余而力不足啊，期待其他热心车友献上。

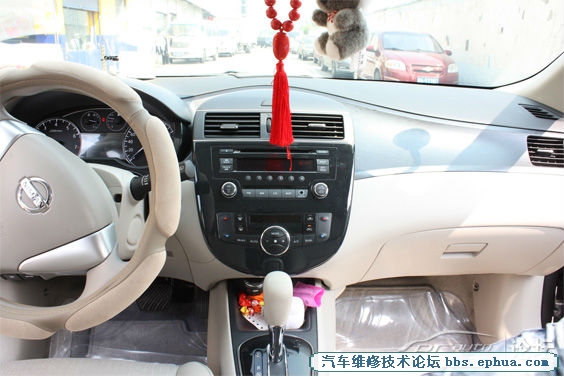

    智能版的原车中控。

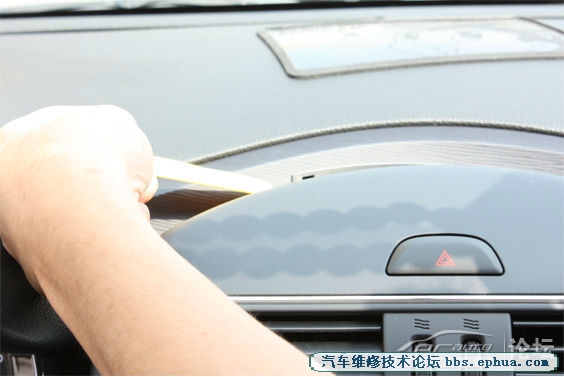

    首先用撬棒翘起上头的小盖板扣子。

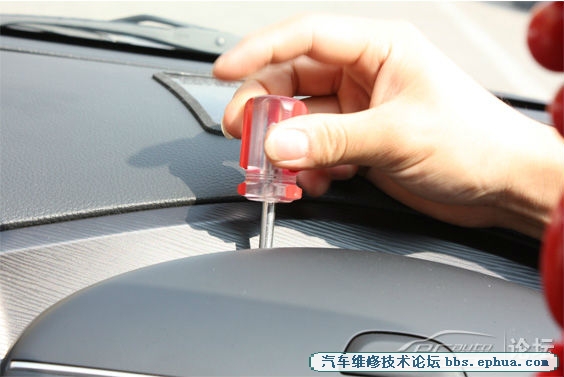

    我看了下，打开盖板里面有2颗螺丝，用工具拧下螺丝，螺丝要放好，别乱丢。

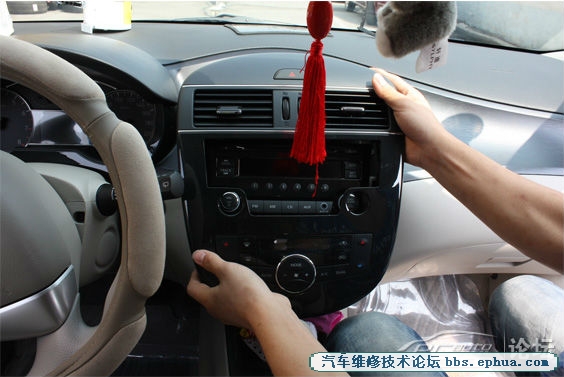

    小心搬出原车面板，后面有插头，一定要小心。
    看到没，有插头拔去了才可以真正拿下原车面板。

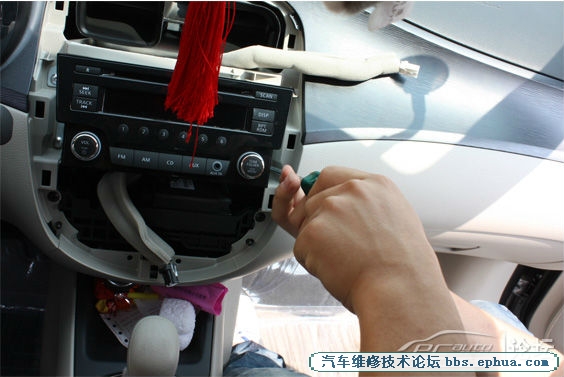

    拿下面板后可以看到原车CD，有4颗螺丝固定的，拧去螺丝就可以拿下原车CD机了。

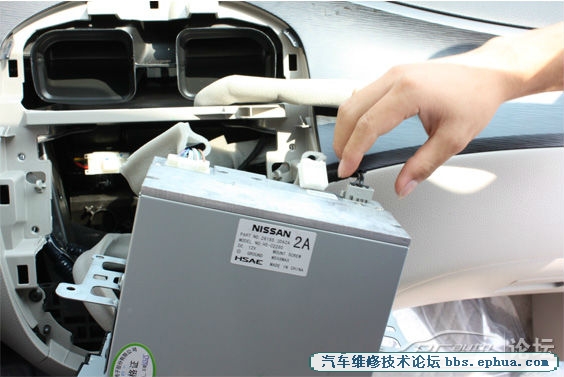

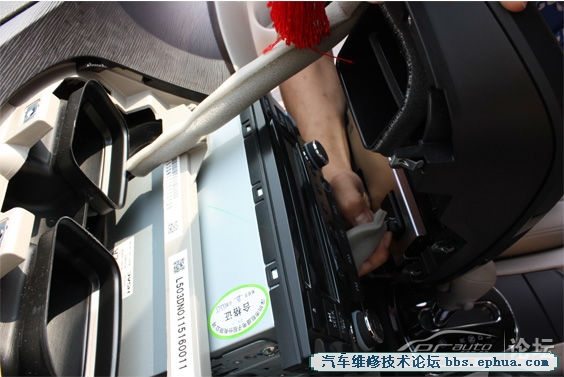

    下完螺丝，小心拿出CD机，拔去后头的插头……

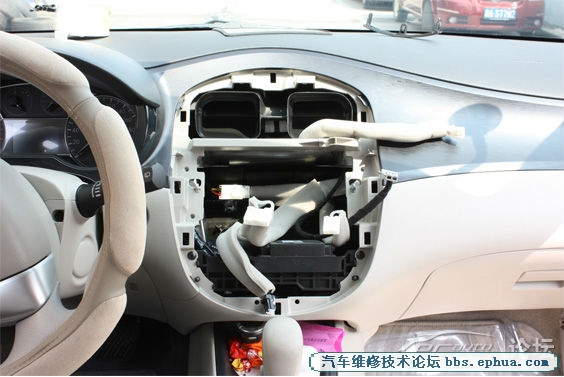

    拆去CD机后原车中控的样子。

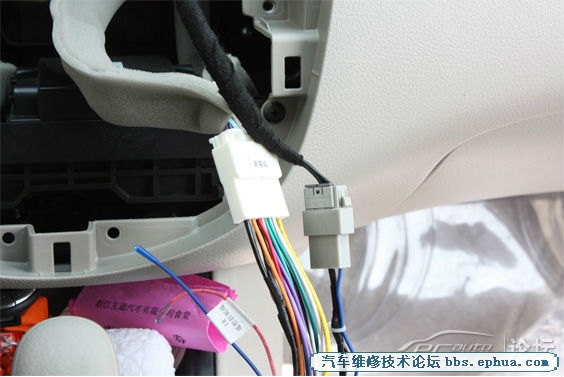

    插上和导航配套的专用线，收音机天线转换线。不破坏原车线路，很多4S店说出问题没有质保，其实我的理解是如果是导航引起的问题不质保，如果不是导航引起的，还是有质保的。

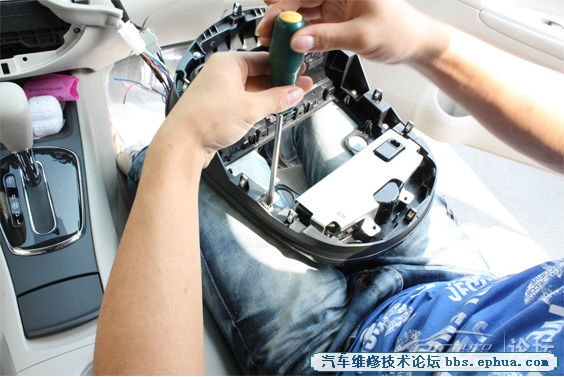

原车面板进行分解。

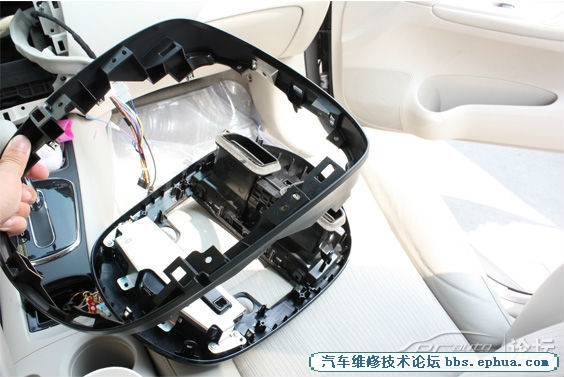

    去掉螺丝后，拿出面板固定框架。暂时放一旁，新面板到时需要的。

    拆原车面板上的自动空调面板，拧去螺丝就可以拿下了。

    拆原车面板上口的出风口模块。

    去掉螺丝拿下来的。

    在新面板上安装原车面板上拆下的那个按键。

    在新面板上安装出风口模块。

    安装上面板框，注意点是原面板上的小铁片卡子也要拆下装在新面板上的。

    把拆下来的自动空调面板安装在新的面板上。

    将组装好的自动空调面板按在新面板导航下头。不要太用蛮力，多看看有点小诀窍的，导航屏幕有点脆弱，伤不起。自己装的话一定小心哦。

    按上去整体的新面板就算完工了。

晓明

安装GPS天线模块。

   GPS天线模块就放在这里头了，隐蔽性很好。

    原车CD机上的支架也要拆下来装在导航侧面，不要忘记了。

    安装在导航上面。

    面板组装完成，就差倒车影像的线没到中控了，等待……

    全部线都在中控了。有收音机天线，GPS天线，视屏线，控制线，电源线……

    插上天线，收音机线，视屏线，最后插上电源线。

    记得插上后头的插头哦。

    按按好，整体差不多了。上口的螺丝以及小盖板要等测试没问题了再上。

    启动车子测试。

    开机注意事项，正常。

晓明

开机logo，正常。

    收音机，正常。

    挂入倒档，倒车影像，正常。后备箱没关。

    关上后备箱，后备箱门面板还没上，等测试一切正常了最后的工序。

    挂回档位，重新显示上次的收音机页面，正常。

    进入善领预警系统页面，正常。

    善领软件。说通俗点就是电子狗。右边显示大众标也是正常的，标可以随意选，就是选个法拉利的也可以，不过一般还是选自己车的标好了，免得被人笑话。

    进入凯立德地图页面，正常。

    点同意，就可以进入地图了，正常。

    凯立德地图，正常。

    整体效果。测试完毕后，还有最后的工序，上导航面板上口的螺丝，盖上小盖板扣子，上后备箱门盖板……还有整理工具。

飞叶围脖

太详细了谢谢楼主，学习了

tancl1986

太长见识了[s:3238]

随风飘荡89

谢谢楼主分享，学习了

miaolin

谢谢分享

wyhui520

楼主太认真了！！！

gyqcdq

楼主辛苦了  看的很清楚 很好顶一个

gyqcdq

楼主把GPS天线放在仪表台侧面里面不知道搜星怎么样
