力狮斯巴鲁

56 主题	642 回帖	3068 积分

积分: 3068

发消息

发表于 2012-7-10 21:00:07 | 显示全部楼层 |阅读模式

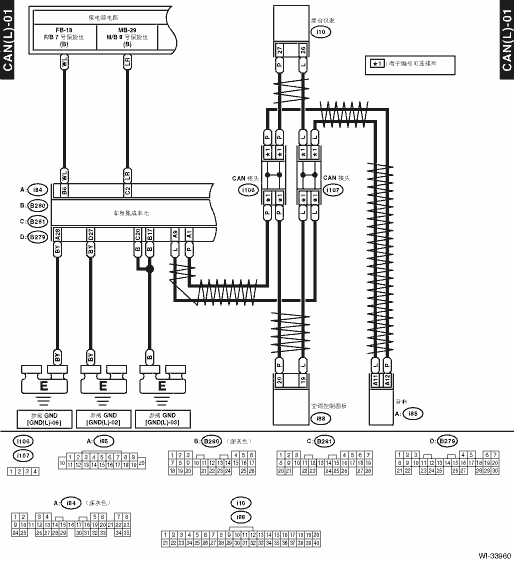

音响和空调控制系统  CAN线.png







标志307 后视镜盖撬开.jpg

回复

使用道具举报

56 主题	642 回帖	3068 积分

积分: 3068

发消息

楼主| 发表于 2012-7-10 21:01:38 | 显示全部楼层






音响和空调控制系统  CAN线.png

回复支持反对

使用道具举报

15 主题	187 回帖	1390 积分

积分: 1390

发消息

发表于 2012-7-11 00:39:01 | 显示全部楼层

高师傅这是全车线路了吗

认真。仔细。再检查

回复支持反对

使用道具举报

6 主题	526 回帖	1267 积分

积分: 1267

发消息

发表于 2012-7-11 07:08:07 | 显示全部楼层

看不清哦

回复支持反对

使用道具举报

3 主题	291 回帖	1772 积分

积分: 1772

发消息

发表于 2012-7-11 11:47:10 | 显示全部楼层

看不清啊高师傅

回复支持反对

使用道具举报

15 主题	375 回帖	1253 积分

积分: 1253

发消息

发表于 2012-7-11 20:42:00 | 显示全部楼层

学习

回复支持反对

使用道具举报

14 主题	572 回帖	2318 积分

积分: 2318

发消息

发表于 2012-7-11 21:08:56 | 显示全部楼层

回复支持反对

使用道具举报

7 主题	708 回帖	4585 积分

积分: 4585

发消息

发表于 2012-8-19 21:09:57 | 显示全部楼层

向高师傅学习

回复支持反对

使用道具举报

1 主题	66 回帖	0 积分

积分: 0

发消息

发表于 2012-9-5 09:10:17 | 显示全部楼层

回复支持反对

使用道具举报

2 主题	95 回帖	282 积分

积分: 282

发消息

发表于 2013-4-13 20:52:00 | 显示全部楼层

谢谢高师傅啊

回复支持反对

使用道具举报
