路虎发现四行驶中熄火无法启动

rong

故障现象：中控锁不起作用，经常客户自己更换保险（F1 25A）

故障诊断过程：

1）接车检查：遥控开解锁正常；音响、车窗功能正常；点火开关置“Ⅱ”档，双闪启用，仪表故障灯亮（发动机、EPB、DSC、AFS），起动车辆无反应。

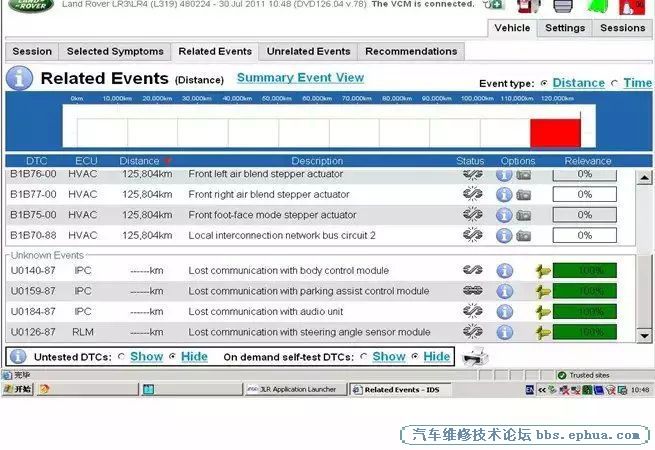

2）连接SDD，与HI-CAN 系统无法沟通，DTC 见截屏。

3）检测Hi-CAN 网络干路通断情况：DSL 处实测值61.2Ω，CAN 线对地、对电源无短路情况。实测Hi-CAN 闲置状态电压H/L 均为1.5V，通讯电压：HCAN1.4V,L-CAN 电压4.2V 左右，波形有尖峰且杂乱。

4根据故障现象和初步检测情况判断：Hi-CAN 网络主干物理连接正常，系统电压异常的原因可能为某支路节点电路异常引起。采取分段逐一排除，当隔离AFS 模块后，系统通讯电压恢复正常，Hi-CAN 沟通恢复，车辆可正常启动。检查AFS 模块前大灯外围电路未见异常，更换AFS 模块后故障排除。
