新宝来1.6 轿车无法起动

rong · 发表于 2014-5-19 07:12:37

故障现象一辆2012年产的新宝来1.6 自动挡轿车，搭载CLS 发动机，行驶里程为1568 km。据驾驶人反映，该车出现无法起动的故障。

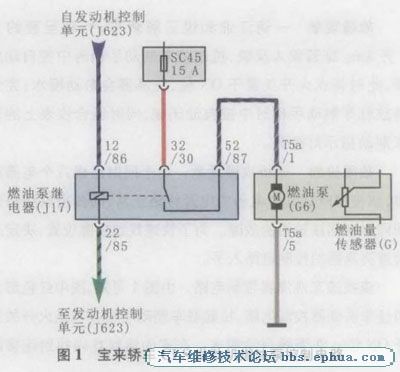

故障诊断经试车发现，起动时起动机可正常运转，但发动机就是不着机，由此推断故障出在点火系统或燃油供给系统上。用VAS5052 进行检查，未发现故障代码，初步推断发动机控制单元及相关传感器可正常工作。连接燃油压力表，试着起动发动机，发现无油压;同时用万用表检查燃油泵的供电，无电压，由此推断燃油泵控制电路有故障。查找该车燃油泵控制电路，由图1 可知，该车燃油泵控制电路为:熔丝SC45→燃油泵继电器(J17)→燃油泵(G6) 。起动发动机，同时用万用表检查熔丝SC45 ，供电正常;检查J17 端子32/30 ，供电正常;检查J171端子52/87 ，无电压，由此推断J17 损坏。

故障排除更换J17 后试车，发动机可正常起动，故障排除。

wandaxiaoqu · 发表于 2014-5-19 11:02:56

学习一下，真好

修车娃娃 · 发表于 2014-5-19 12:25:06

好好好
