丰田凯美瑞发动机故障灯亮、报P0031故障

[复制链接]

9533

主题

2219

回帖

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9381032

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2014-5-20 07:21:41 | 显示全部楼层 |阅读模式
一辆行驶里程约3.8万km的2010款丰田凯美瑞轿车。客户反映:早上启动车辆时发动机故障灯一直亮,昨天开车时好好的没有什么问题,今天着车时发动机故障灯亮了。车辆到店后发动机故障灯一直亮,与客户反映一样。利用IT2读取故障码为P0031:氧(A/F)传感器加热控制电路低(1列1号传感器),清除故障码后试车,故障马上再现。可能原因:①空燃比传感器;②发动机电脑ECM;③空燃比传感器线路。
    故障诊断:利用IT2读取数据流,空燃比传感器为3.29V无变化,正常在3.0~3.35V之间变化。利用IT2对空燃比传感器进行主动测试,当混合气浓度调节到+25%和-12.5%时,空燃比传感器电压在3.29V无变化,说明空燃比传感器不工作,可能性是空燃比传感器问题,把空燃比传感器拆出,测量+B(2)与HT(1)电阻为3.2Ω(正常为1.83.4Ω),更换空燃比传感器后故障还有。打开点火开关ON时,测量空燃比传感器接头+B(C15-2)与车身接地为+12.5V(正常为9~14V),+ B(C15-2)与HT(C15-1)为0v,空燃比传感器到J/B连接器有+12V的电压,空燃比传感器无接地,说明可能是空燃比传感器无接地引起。针对空燃比传感器接地的线路开始查找,测量HT(C15-1)或HA1A(C24-109)是否存在断路但电阻低于1Ω,测量HT (C15-1)或HA1A(C24-109)与车身接地检查是否短路,电阻无穷大。通过测量空燃比传感器加热电阻的接地线到发动机ECM连接器是正常的,最后更换发动机ECM后通信30min,故障还是出现。根据维修手册把所要检查与更换的部件全部都查了,还是没有把故障修好。难道还有什么地方没有检查。仔细检查发现发动机舱里有老鼠的痕迹,还有很多剩下的骨头,有老鼠咬断线的可能性。然后把发动机线束拆开仔细检查,拆下进气管后发现发动机线束的接地线(C6)上C24-46的搭铁线被老鼠咬断了,怀疑故障和这根被咬断的线有关系并把所有线路装好,消除故障码后试车,故障码再没有出现,故障排除。

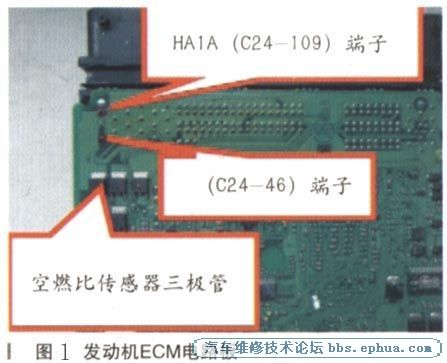

    为了弄清C24-46的搭铁线是聋跟空燃比传感器接地有关,拆下发动机ECM解体检查(如图1所示),根据电路图显示,发动机ECM(C24 )连接器的HA1A  (C24-109)和(C24-46)号端子对应,HAlA(C24-109)端子接入发动机ECM、通过发动机ECM内的空燃比传感器三极管控制C24-46的负极,导致出现这个故障。
命运把握在我手,命运由我去创造. 看帖回贴 是一种美德!
回复

使用道具 举报

63

主题

1330

回帖

4466

积分

精灵王

积分
4466

社区居民最爱沙发忠实会员

发表于 2014-5-20 19:14:00 | 显示全部楼层
ip学习。。。。。。修车的学到老做到老啊
回复 支持 反对

使用道具 举报

90

主题

1273

回帖

4838

积分

精灵王

积分
4838

社区居民忠实会员最爱沙发社区劳模

发表于 2014-5-20 20:38:11 | 显示全部楼层
学习技术,没有尽头,干到老,学到老。
回复 支持 反对

使用道具 举报

1

主题

40

回帖

258

积分

侠客

积分
258

社区居民

发表于 2014-5-20 21:58:44 来自手机 | 显示全部楼层
过来自: Android客户端
回复

使用道具 举报

50

主题

2070

回帖

5129

积分

风云使者

积分
5129

社区居民

QQ
发表于 2014-5-21 12:06:20 来自手机 | 显示全部楼层
必须天天学习
回复 支持 反对

使用道具 举报

11

主题

98

回帖

496

积分

骑士

积分
496

社区居民

发表于 2014-5-24 12:44:03 来自手机 | 显示全部楼层
学无止境来自: Android客户端
