威驰车接通点火开关后清洗泵自动喷水

rong · 发表于 2014-7-24 07:10:18

故障现象：一辆2004 款丰田威驰轿车，接通点火开关后清洗泵使自动喷水，发动机起动后，喷水又会自行停止。

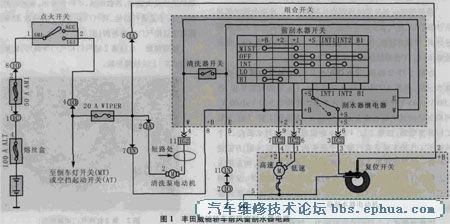

故障分析：丰田威驰轿车前风窗刮水楼电路如图1 所示，清洗泵电动机由点火开关提供15 号电源，清洗器开关控制该电动机搭铁端。接通点火开关清洗泵就运转，说明清洗泵电动机端子1已经搭铁构成回路。发动机起动着机后，清洗泵啧水又能自行停止，说明措铁端子又被重新断开。这样看来并非是一个搭铁故障，而应该是清洗泵电动机控制端子(端子1 )对某一回路短路。

接着采用分段排除法排除故障。首先断开刮水器开关导线侧连接器，接通点火开关试验，故障依旧存在，断开靠近清洗泵电动机的IG2 连接器，接通点火开关试验，故障如故。仔细检查导线发现，连接器IG2/11 至清洗泵电动机端子1间的导线已经和另外-根导线短接在一起，经进一步确认此导线为机油压力警报灯控制线。

故障排除：对短路的导线进行处理后试验，故障排除。

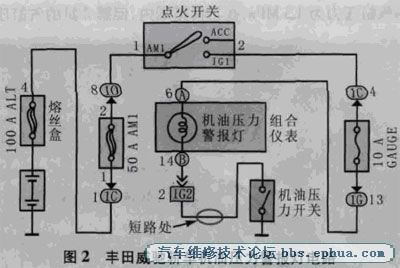

故障总结：机油压力开关（图2) 是个常闭触点，无油压作用时接通(将机油压力警报灯点亮)，有油压作用时断开。

当两条导线发生短跑后，接通点火开关，清洗泵电动机端子2得到电源，而此时机油压力警报开关刚好是接通的，于是清洗泵电动机端子1 搭铁，清洗泵电动机便会运转起来;发动机起动着机后，机油压力建立起来，机油压力开关触点在油压作用下断开，清洗泵电动机回路被重新切断，因此喷水自然会停止。

lancun · 发表于 2014-7-24 08:32:11

这故障太牛了

挥泪-走天涯 · 发表于 2014-7-24 19:56:21

最爱麦兜的妈 · 发表于 2014-7-26 07:27:51

少见了来自: Android客户端

sty3621211 · 发表于 2014-7-29 08:50:07

学习了，谢谢分享来自: Android客户端

mingzh900409 · 发表于 2014-7-30 18:56:47

谢谢来自: Android客户端

旺仔QQ糖 · 发表于 2014-8-4 16:02:08

楼主收徒弟吗来自: Android客户端

修车娃娃 · 发表于 2014-8-5 12:24:53

学习一下了，好帖呀
