奔驰E200无法启动检修

[复制链接]

9533

主题

2219

回帖

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9381032

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2014-10-26 06:44:48 | 显示全部楼层 |阅读模式

故障现象:一辆奔驰E200车型,行驶50000km。客户反映行驶中发动机故障灯报警,然后就自己熄火了,再次启动就没反应了,救援拖回到店。

    故障诊断:根据客户反映的情况,我们首先验证故障现象。接到车后发现车辆非常的脏,怀疑车辆是否进水,所以未敢贸然启动车辆。拆掉空气滤芯后发现发动机没有进水。用钥匙启动车辆,仪表捐示灯和车辆大灯会亮,但是启动机没有任何反应。车辆无法挂上挡,并且仪表上没有当前挡位显示(不指示挡位P/R/N/D位置)。



    然后连接奔驰Star一D诊断仪进行快速测试,发现电子变速器控制系统(N15/3)、燃油泵控制模块(N118),电子换挡杆模块(N15/5)都检测不到。在EsP电控车辆稳定行驶系统(N30/4)中报故障码:474C00,未收到发动机电子设备控制模块的控制器区域网络(cAN)信息。在PTs驻车定位系统(N62)中报故障码:c10000,与发动机控制模块的通信存在故障。c40100,接收到来自发动机控制模块的不可信数据。在ME发动机控制模块(N3/10)中报故障码:P061455,变速器控制模块和发动机摔制模块相互不兼容,该部件未配置;u000288,传动系统控制器区域网络(cAN)总线关闭故障;u010100与变速器控制模块的通信存在故障;U010300,与电子选挡杆模块的通信存在故障;u010900,与燃油泵控制的通信存在故障。

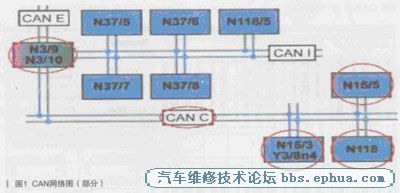

    可以看出,故障码都是关于cAN线通信的问题,然后结合wIs文档的cAN网络框图,分析检测不剑的3个控制模块:电子变速器控制模块(N1 5/3)、燃油泵控制模块(N11 8)、电子换挡杆模块(N15/5),  都在cAN c(传动系统控制器)上,cAN c的刚关为ME控制模块(N3/10),可以看出cAN c系统出问题的可能性比较大。

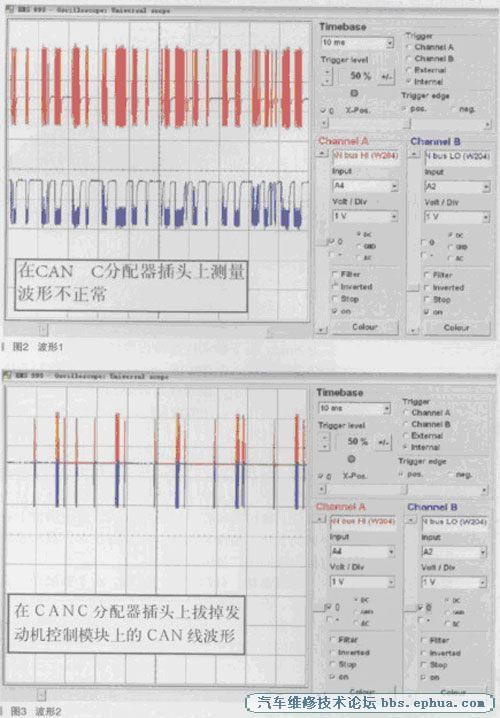

    查阅电路图(如图1所示)测量cAN c分配器(X30/21)上的电压,cAN H电压2.4V,cANL电压1.8V  左右,挨个的拔分配器上的捅头,当拔  到发动机控制模块上的cAN线时,电压变为正常,cAN H电压2.5v,cANL电压2.4V。根据电路图测量CANc分配器(X30/21)上的搭铁,与车身间的电阻0.2n,正常。测量发动机控制模块到CAN c分配器的线路,无短路、无断路、无搭铁,通信线路正常。连接HMS990示波器查看波形(如图2所示)。



    可以看出,来自发动机控制模块的信号对整个CANC网络干扰很大。

测量发动机控制模块的供电搭铁也正常。此时,可以判定应该足发动机控制模块和CAN c的信息交换存在问题。怀疑是发动机控制模块坏了。为了验证猜测,决定调试一块发动机控制模块和另一辆车的通信线,结果车辆可以正常启动,故障消失了。但是启动了几次后,故障又再次出现了,还是肩动没有反应。再次查看CAN c分配器波形,还是如原来一样。测量CANc分配器的电阻为1200 n左右(正常应该60n ),将所有插头拔掉,为800 n左右。

此刻发现了问题的原因,是由于cAN c分配器上的电阻异常,导致cANc网络的通信异常,造成车辆无法启动。

    故障排除:解体分配器查看内部情况,没有发现松动腐蚀的痕迹。根据诊断更换车上的cAN c分配器(X30/21),清除故障码后,车辆能够正常启动,故障消失。

    故障总结:此车的故障是由于cAN分配器内部的终端电阻太大,影响了网络中的信号。终端电阻是为了消除在通信过程中电缆中的反射波,网络中必须要有相匹配的阻抗来吸收信号反射波。


命运把握在我手,命运由我去创造. 看帖回贴 是一种美德!
回复

使用道具 举报

12

主题

478

回帖

1554

积分

精灵王

积分
1554

社区居民

发表于 2014-10-26 08:45:39 | 显示全部楼层
太牛了
回复

使用道具 举报

90

主题

1273

回帖

4838

积分

精灵王

积分
4838

社区居民忠实会员最爱沙发社区劳模

发表于 2014-10-26 21:16:05 | 显示全部楼层
谢谢师傅分享技术案例,学习了。
