奔驰S600制动系统报警

[复制链接]

9533

主题

2219

回帖

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9381032

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2014-10-26 06:45:59 | 显示全部楼层 |阅读模式

行驶里程:80000km。

    故障现象:客户抱怨仪表报警,车速表指示混乱。

    故障诊断:接车后发现确如客户所说,原地启动车辆,仪表上车速表一直指示在高速位营,ABs及EsP报警。当打开发动机盖时,立刻出现机盖未关报警,如图1所示。

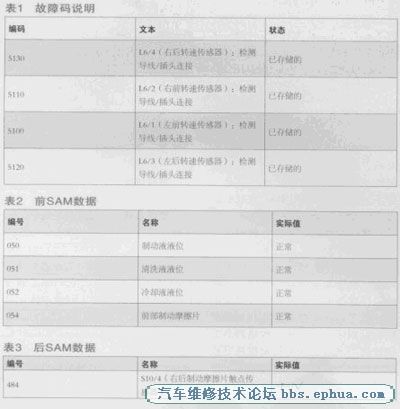

  首先连接诊断仪读取故障码,出现如表1所示故障码,根据故障引导检杳轮速传感器,进入实际值查看4个轮速传感器的动态数据,除左后轮外,其他3个传感器存静止状况下车速实际值在8~20km/h不等,检查插头没仃氧化腐蚀迹象,基本可以判断3个传感器损坏。对丁此款车厂家有相关的技术指导,指导要求更换4个轮速传感器。在更换传感器时发现前制动片较薄,于是更换了前制动片。





    更换完传感器及制动片准备试车时,突然发现仪表上制动报警,提示更换制动片。而车子的前后制动片都很厚。连接诊断仪没有发现故障码,进入前sAM和后sAM查看前后制动片的实际值,如表2、表3所示,结果实际值都正常。这就感到奇怪了,前后都正常,为什么还报警呢?

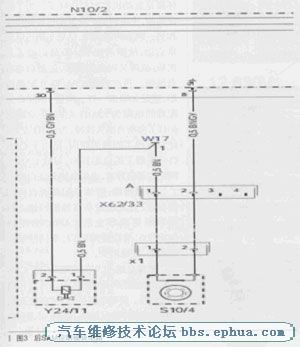

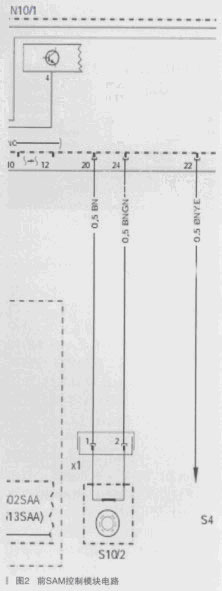

    由于前制动片和报警线都是新换的,于是检查后制动片,实际测量后制动片厚度为8mm,极限位置是3mm。拆下制动片发现报警线完好无损。测最阻值为0.21n。查看wIs,测量线路。电路原理图如图2、图3所示。报警线到后sAM阻值为0.42n,说明线路止常。可能的故障原因缩小为sAM、仪表及之间的线路。

    由于报警线只有前后两个,拆卸sAM及仪表比较麻烦。既然后面的没有问题,就想测量一下前面的对比一下。谁知前报警线到前sAM的阻值竟然为40Mn。拔掉前减振器旁边的插头,发现捅针上有轻微的氧化,清洗后再次测量阻值正常,试车也没有再出现问题,故障排除。

故障总结:此故障比较简单,由于换制动片之前正常,况且诊断仪读取的实际值也正常,但仪表却一直报故障,令人感到很突然。也许当时前sAM检测到的报警线阻值处于临界状态,把信号送到了仪表,却没有在实际值中显示出来,报了虚假信号。以后遇到此类问题时,一定要多对比测量,提高效率。


命运把握在我手,命运由我去创造. 看帖回贴 是一种美德!
回复

举报

13

主题

232

回帖

886

积分

圣骑士

积分
886

社区居民

QQ
发表于 2014-10-26 08:19:02 | 显示全部楼层
谢谢分享
回复

举报

12

主题

478

回帖

1554

积分

精灵王

积分
1554

社区居民

发表于 2014-10-26 08:40:36 | 显示全部楼层
学习了
回复

举报

90

主题

1273

回帖

4838

积分

精灵王

积分
4838

社区居民忠实会员最爱沙发社区劳模

发表于 2014-10-26 21:05:10 | 显示全部楼层
谢谢师傅分享技术案例,学习了。
