故障现象：一辆2004 年2 月份出厂的奔驰5600 轿车，累计行驶了约26 万km ，仪表盘上的ABC 故障灯常亮。
故障诊断：ABC (Active ßocly Control )为主动车身稳定控制系统的英文缩写，该系统是先进的主动悬架系统。
ABC 系统由前车身高度传感器、后车身高度传感器、转向盘转角传感器、角速度传感器、节气门位置传感器、压力传感器、控制开关、悬架电控单元和ABC 泵等组成。该系统能够自动调节悬架系统弹性元件的刚度及;咸振器的阻尼性，提高汽车的乘坐舒适性，以及行驶稳定性及安全性等。通过操作自动模式和运动模式的选择开关，实现在自动模式下防止汽车起步加速时车尾下蹲、制动时汽车点头、汽车侧倾及纵向摇动，调节车身振动强度，同时实现车身高度调节。在运动模式下，悬架系统变化显得更明显，路感更强。

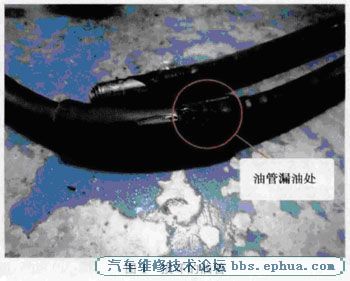

先用举升机顶起轿车，观察车子底部外观，发现在散热器下面，靠近发动机前部有l 根油管损坏(图1 ) 。因为这款车平时维修较少，所以仓库无备件， 于是根据油管编号，先预定了该油管备件。该油管到货将其安装好，并加好专用的;成振器油后试车，发现红色的ABC 故障灯依然常亮，并且按举升按键，车辆无举升动作。连接DA5 进入底盘悬架系统进行检测， DA5 显示系统内有关于压力方面的故障，读取该系统的数据流，也显示出系统压力不稳定，时有时无。因为车主是在ABC 系统漏油的情况下维修的，而且系统中只显示压力过低的故障，初步判断， ABC 泵可能在缺油的情况下还持续运转，使得该泵损坏，于是向车主建议更换
ABC 泵。

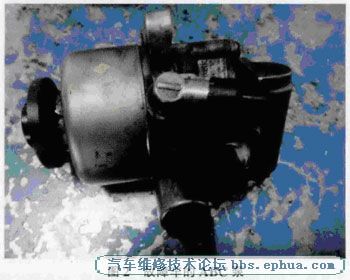

故障排除：更换ABC 泵(图2) 和损坏的油管后试车，ßC 故障灯不再点亮，连接故障检测仪查看数据流，显示压力为170 bar(1bar=1OO kPa) ，用故障检测仪对悬架系统进行前后摇晃测试和左右循环摇晃测试，系统压力一直显示正常，对该车进行路试， ABC 故障灯也未再点亮。至此，故障完全排除。
故障总结：对于使用液压式主动悬架系统的车辆，一旦发生主动悬架系统漏泊，应立即进行检查，不能再运转发动机，否则就容易引起更大的损失。
|
