丰田霸道智能钥匙系统失灵

rong

行驶里程约9万km的2010款国产丰田霸道4000。车主反映：该车早晨发现智能钥匙遥控车门失灵、智能起动功能失效。
    故障诊断：接车后，首先验证故障现象，属实。连接丰田专用检测仪GTS读取故障代码，无故障代码存储。检查智能起动系统的熔丝，正常。此车故障有智能钥匙遥控车门失灵和智能起动功能失效2个故障，认为故障点应在这两个功能的共用点上，查阅相关资料得知，上述故障的共用点有：智能钥匙、车门控制接收器、认证ECU、车内电子钥匙总成及其连接线路。

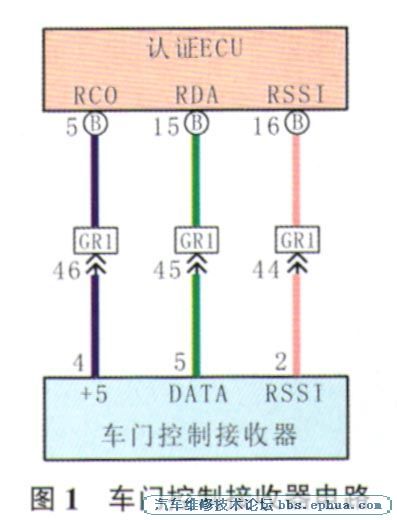

    首先检查智能钥匙，智能钥匙的按键操控正常，电池电量也正常。检查车门控制接收器线路（图1），在测量车门控制接收器和认证ECU之间的线路的导通性时发现，绿色线两端的电阻为∞，异常，检查连接器GR1（位于驾驶人侧左脚下）中绿色线，发现在晃动绿色线束时故障时有时无，最后确认故障点为连接器GR1内端子接触不良。

    故障排除：将连接器GR1内线束重新插接牢固后试车，故障排除。
