故障现象：一辆行驶里程约为11 万km 的日产风雅Y50 车，接通点火开关或起动发动机后，开空调，鼓风机不工作或等待数分钟后才开始工作。

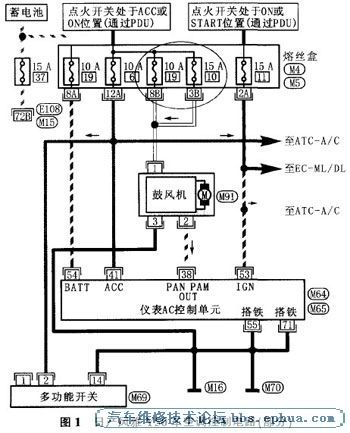

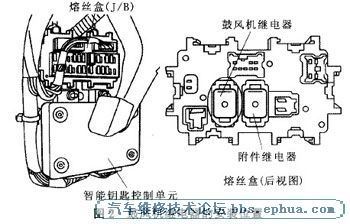

故障诊断：起动发动机，打开空调，空调压缩机电磁离合器能吸合，空调显示正常，只有鼓风机不工作。首先，根据空调控制电路(图1 )，拔下鼓风机熔丝(图1中红圈内的2个熔丝)进行测量，都导通;再断开鼓风机导线连接器M91 ，用万用表测量端子1 和端子3 之间电压，为蓄电池电压，端子2 与搭铁之间的电压为OV ，调节风速时端子2 上的电压无变化，判断仪表AC 控制单元无控制信号输出。测量仪表AC 控制单元导线连接器M64 的端子38 与鼓风机导线连接器M91 的端子2 之间导线的导通性，正常导通，据此判定仪表AC 控制单元有故障。但客户反映该车已在外地的某汽车修理厂更换过仪表AC 控制单元和鼓风机，但故障并未解决。此时怀疑仪表AC 控制单元有关线路存在短路，断开与仪表AC 控制单元相关的传感器和执行器都无效，静下来查看维修手册和电路后，将鼓风机导线连接器M91 插上后测量其端子1 和端子3 之间的电压，为2.9 V ，测量端子2 与搭铁之间的电压，为OV ，但用试灯接到端子l 和端子3 之间，试灯却不能点亮，这说明鼓风机的电源为虚电。继续进行检查发现鼓风机继电器(图2) 触点接触不良。
故障排除：更换鼓风机继电器后，测量鼓风机导线连接器M91 的端子2 与搭铁之间的电压，为4.6 V-0.9 V( 低速一高速)，正常，试车，故障排除。
|
