红旗轿车鼓风机自动高速运转故障检修

rong · 发表于 2015-9-14 06:59:22

一辆红旗轿车，车辆行驶时，鼓风机突然自动以高速挡运转，把风道内的尘土都吹出来，转一会儿后又自行停止，而此时并没有开启鼓风机。

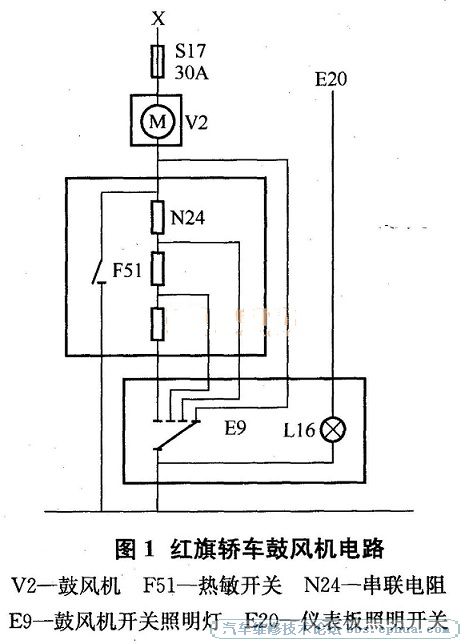

故障诊断与排除：红旗轿车鼓风机控制电路如图1所示。鼓风机有四个挡位，其转速变化由串联电阻和鼓风机挡位选择开关控制，在串联电阻上还有一个热敏开关F51，如果它闭合后，则鼓风机以高速挡运转。因鼓风机挡位选择开关自动接通高速挡的可能性不大，上述故障的原因常常是此热敏开关性能不良。

打开机盖，拆下前风挡下部的导水板塑料罩，再拆下串联电阻，会发现在电阻丝与电阻丝支架之间有一双金属片触点，这是多数人都不会注意的地方，它就是F51。当串联电阻工作温度过高时，双金属片受热弯曲，触点闭合，则鼓风机电流直接通过触点接地。鼓风机高速运转一会儿，同时引入部分风量给自身散热，当其自身温度降低后，触点断开，鼓风机停止运转。修理时用钳子把双金属片触点距离板大一些，再把此串联电阻装复即可。
