皇冠车发动机不能起动

  [复制链接]

9533

主题

2219

回帖

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9381032

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2014-11-19 07:21:30 | 显示全部楼层 |阅读模式

故障现象:一辆2008 年5 月生产的皇冠轿车(型号为GRS188L-DETBKC) ,累计行驶里程约为6 万km ,出现发动机不能起动着机的故障。

故障诊断:据客户反映,该车前段时间出现了一次发动机起动不着的故障,当时断开点火开关后再重新起动,发动机顺利起动着机了,而且起动后发动机工作也没有任何异常,当时就没太在意。这次出现发动机彻底无法起动着机的故障后,找一个快修店检查,告知是汽油泵坏了,需要更换,客户担心该快修店配件质量无保障而将车拖到我店维修。

为了确定发动机起动不着的原因,检查蓄电池起动电压,为10.5 V ,正常,发动机机油、冷却液液位均正常,仪表盘上的汽油表指示在中间位置,起动机可以正常运转。用丰田专用故障检测仪(IT- Ⅱ)检测,无故障代码储存。用IT-Ⅱ 做汽油泵主动测试让汽油泵强制工作,在汽油泵附近昕不到其工作的声音。连接油压表再次测试,没油压,说明汽油泵不工作,但这并不表示汽油泵已经损坏。

查阅汽油泵控制电路图,发现其工作原理为,点火开关在ON 挡或起动挡时, ECM 通过连接器2A 的端子6 供电给EFI MAIN 继电器,使其吸合,使得EFI N02 有电源供给,该继电器吸合;起动发动机时, ECM 收到起动信号和转速信号, ECM 给c/OPN 继电器输出搭铁信号,C/OPN 继电器接通给汽油泵提供电源, FIPMP 继电器和汽油泵电阻器组合控制汽油泵高、低转速,发动机起动后ECM 依据转速信号便UOPN 继电器保持接通,汽油泵继续工作,发动机在怠速和小负荷时ECM 给F/PMP 常闭继电器输出搭铁信号,触J菇、断开, 汽油泵电阻器与汽油泵串联,汽油泵低速运转。

检查EFI 和FIPMP 熔丝,其上有12 V 电压,而且导通良好;拔下F/PMP 继电器,起动发动机时测量FIPMP 继电器座端子3 上没有电压,异常;断开点火开关测量F/PMP 继电器座端子4 与搭铁(汽油泵线圈)间的电阻,为2.30 ,正常,测量端子1与端子4( 汽油泵电阻器)间的电阻,为0.32 H ,正常;直接给端子4 供电,汽油泵可以工作,燃油系统压力可达350 kPa ,正常。根据以上检测,说明汽油泵没问题,故障点可能在汽油泵控制电路上。检查F/PMP 继电器,正常, EFIM AlN 、EFI N02 、C/OPN 继电器集成在一起不可分解接通点火开关测量连接器2C 的端子1 ,连接器2A 的端子5 、端子6 、端子8 上均有12 V 电压,正常;测量连接器2A 的端子7 、连接器2B 的端子3 的搭铁情况,正常;起动发动机测量连接器2B 的端子7 有搭铁信号,测量连接器组的端子8 ,却无电压,异常。通过以上检测分析故障点应在EFI 集成继电器内部。

故障排除:更换EFI 集成继电器后试车,发动机起动正常,上述故障彻底排除。

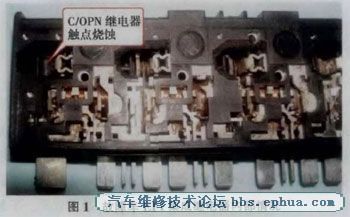

总结汽油泵不工作并不表示汽油泵损坏,没有故障代码并不表示电路没问题,部分执行器控制电路没有监测反馈信号.ECM 有输出信号不管执行器是否工作一般都不会储存故障代码。为了明确故障点,打开EFl集成继电器外壳,发现c/OPN 继电器触点烧蚀严重,且EFI 集成继电器内部有大量锈斑(图1 ) 。经过了解得知,该车为涉水修复车辆,水进入EFl集成继电器未及时清理,使其慢慢锈蚀损坏。
