D12发动机机油和柴油混合故障分析

rong

1D12L发动机机油和柴油混合故障的故障点

12L发动机机油和柴油混合故障的故障点有：喷油器回油短管、高压油管和喷油器连接处、喷油器、缸盖下罩油路。

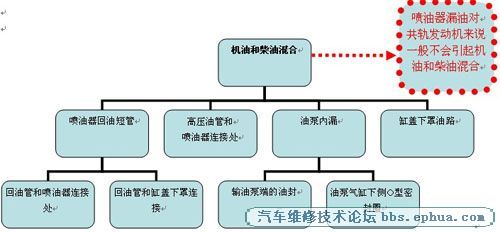

D12L发动机机油和柴油混合故障点排查流程图如下：



3.2排查步骤和方法

3.2.1喷油器和高压油管连接处的排查

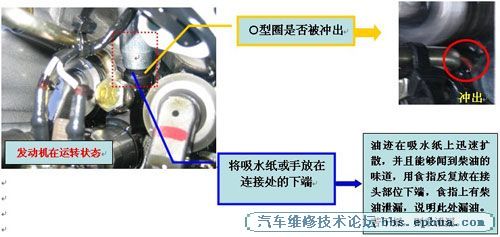

    喷油器和高压油管连接处压力较高，若此处泄漏，量会较大。短时间内机油液面会上升很多。因此，在观察机油尺的液面很高后，要优先检查此处。检查方法如下：

? 起动发动机，适当加油门。

? 首先查看红色的O型圈是否被冲出，若冲出此处必定漏油。高压油管和喷油器连接处的密封虽然不是依靠O型圈密封(是通过高压油管的密封锥面密封），但是若此处泄漏，因压力很大，O型圈必定被冲出。

? 然后用干净的布将六个缸的高压油管和喷油器连接处擦干净。注意：此时一定要擦的不留一点液体，否则会影响判断的准确性。

? 其次，将薄片的吸水纸放在连接处的下端，若吸水纸有油迹，且油迹在迅速扩散，并且能够闻到柴油的味道，则说明此处存在泄漏。

? 为加强判断的准确性，可将食指放在连接处的下端，看是否有油迹漏到手上，若有则闻一闻是否有柴油的味道。

? 确定泄漏后，请更换臼井的高压油管（图号VG1246080001）。作为应急可这样处理：将高压油管扩口螺母松开，纠正油管的位置，使高压油管接口和喷油器口在自由状态下（拧紧螺母前）正好对正，拧紧，力矩为40Nm。

3.2.2喷油器回油短管的排查

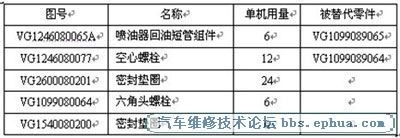

? 若打开缸盖发现用的仍是VOSS的快接头尼龙弯管，请更换钢管。D12喷油器回油管钢管+过渡结构零件变更清单：

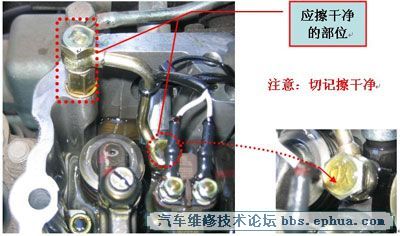

? 若是钢管，则把回油管两端的接头擦干净，注意一定要擦的不留痕迹。

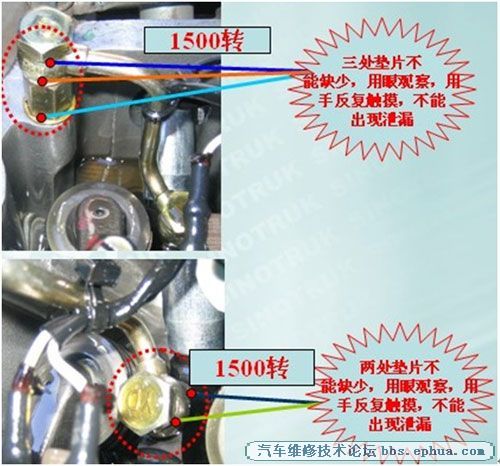

? 然后起动，把发动机加速到1500转，观察5min以上，查看是否泄漏，同时反复用手触摸接头处，闻是否有柴油露出。在判断的过程中机油会不断的溅到短管接头上，所以判断的过程中仍要重复擦洗动作。



3.2.3缸盖下罩的排查

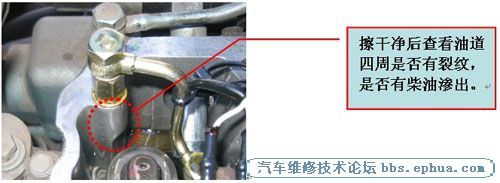

因缸盖下罩处有铸造油道，因此仍要检查，此处较容易检查，只要擦干净后起动车辆查看油道四周是否有裂纹，是否有柴油渗出即可。



3.2.4喷油器的排查

? 共轨发动机因为设置了流量缓冲器，所以在喷油器出现漏油后，只要稍加油门(车辆正常行驶，不会不加油门），流量缓冲器便会起作用，切断该缸的油路，故不会发生柴机油混合现象。

? 但是在气门密封不严时，会造成喷到气缸的柴油不能燃烧，积存的未燃柴油会进入油底壳，但此时，会有更明显的故障现象，如冒白烟，异响，车辆发抖等。

3.2.5精滤的油路D12发动机燃油精滤器进、出油管在维修装配过程中存在接反的情况，导致输油泵腔内油压增加，对供油泵存在一定的损害，因此必须确认燃油精滤器进、出油管有没有反接。燃油精滤器管路装配正确与装配错误对比图如下：

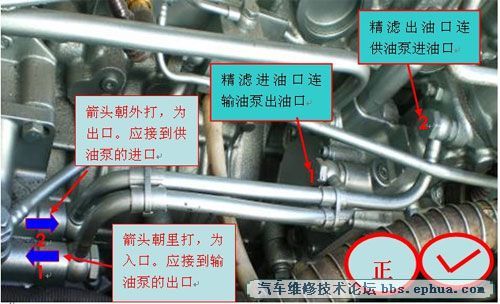

图1 精滤进、出油管正确装配图

? D12发动机燃油精滤器进、出油管正确安装流程如下：

• 用燃油管将输油泵出油口与精滤器进油管口连接起来并拧紧。

• 用燃油管将供油泵进油口与精滤器出油管口连接起来并拧紧。

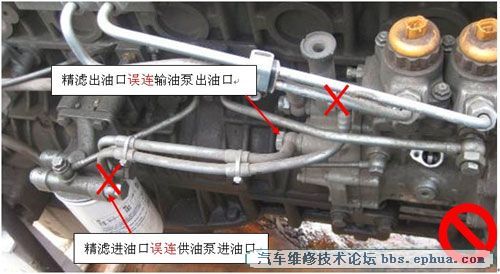

图2 精滤进、出油管装配错误图

如图2，在D12发动机燃油精滤器进、出油管装配错误时，精滤进油口错误的连接到了供油泵进油口，精滤出油口错误连接的到了输油泵出油口

注意：如果出现图2所示燃油精滤器进、出油管接错的情况，请按图1更正！为防止更正后滤清器内的杂质会进入到供油泵和喷油器，造成油泵和喷油器的失效，需同时更换燃油精滤器滤芯（VG1540080110）！

3.2.6供油泵的排查

在上述五点确认没有问题时，才可更换供油泵。

备注：D12发动机电子目录在电子商务的查找路径为：

发动机模块        重汽发动机        D12
