丰田威驰右侧前照灯灯光发暗

rong · 发表于 2015-3-20 07:01:52

行驶里程约13万km的2006款丰田威驰1.3L手动挡轿车。该车出现左侧前照灯正常，右侧前照灯灯光发暗的故障现象。
故障分析：通过灯光开关操作，使2侧前照灯点亮，再次观察故障现象。威驰的前照灯灯泡采用的是双丝灯泡，经确认故障现象为左侧前照灯近光灯丝正常，左侧的远光灯丝、右侧的远、近光灯丝均发暗。根据故障现象，初步判断应该不是照明电路总电源、搭铁和灯光开关的问题，故障可能出在交叉电路上，即各灯丝电压分配不当造成的。此时需根据2006款威驰车的电路图进行分析排查。

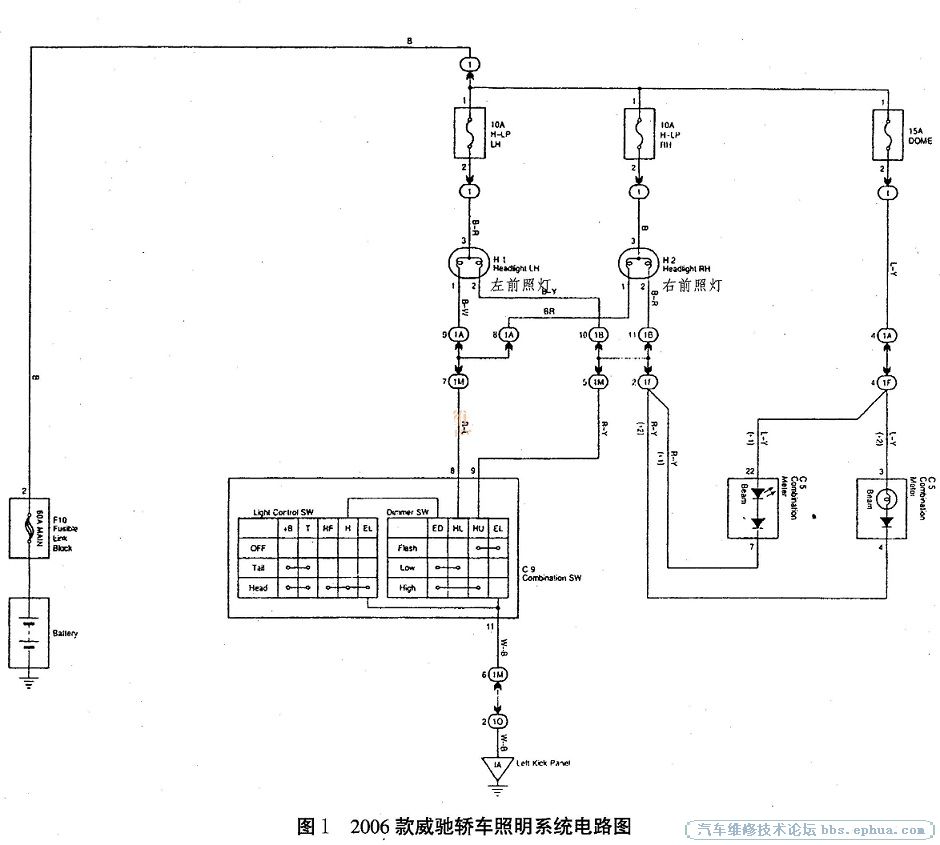

故障排除：通过查看和分析威驰轿车照明系统电路图（见图1所示），首先利用万用表测量蓄电池电压，经检测为11.99V，电源电压正常。此时，由于前照灯都亮，所以主保险丝、电源总线、灯光开关和电路总搭铁的连接均良好。先应分别检查2条前照灯线路，经检查，发现右前照灯支路的保险丝熔断。由于右前照灯线路保险丝熔断，所以当灯光开关打到近光挡时，此时电流路径：①蓄电池→主保险丝→左前照灯近光灯丝→灯光开关→搭铁；②蓄电池→主保险丝→左前照灯保险丝→左前照灯远光灯丝→右前照灯远光灯丝→右前照灯近光灯丝→灯光开关→搭铁。此时，①路与②路为并联关系，故左前照灯近光灯亮度正常，而左前照灯远光灯、右前照灯近光灯、右前照灯远光灯为串联关系，彼此分压，因此亮度都弱。解决方法是更换右前照灯支路的保险丝。
