奇瑞QQ1. 1L轿车前照灯远光常亮及喇叭常响

rong

行驶里程约7.5万km的奇瑞QQ 1. 1L轿车。用户反映：该车在停放二段时间后突然前照灯远光常亮，喇叭常响。

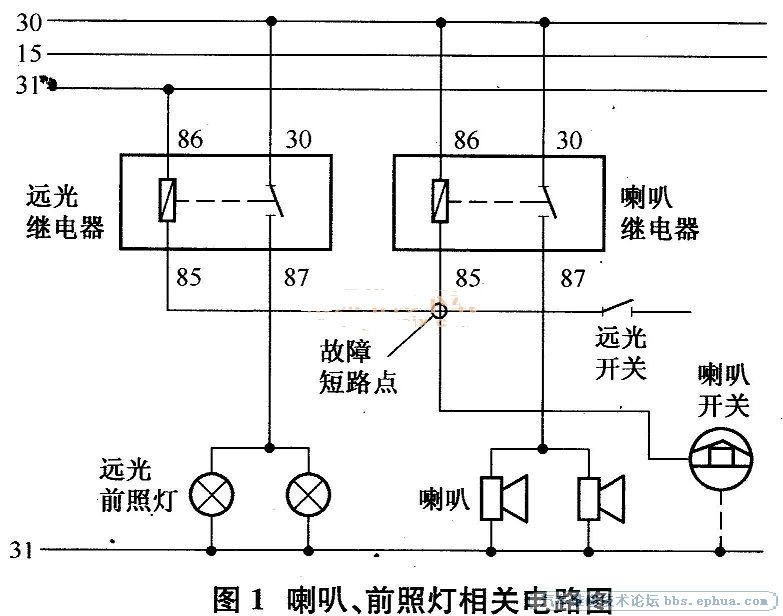

    故障诊断：经检查发现，只要插上前照灯熔丝故障立即出现，但若触发一下喇叭，喇叭不响前照灯熄灭。检查2个相关继电器发现，任意拔掉其中的1个这2个用电器便会立即停止。根据这个现象，维修技师初步判定为2个继电器的85号脚短路。于是，找来了相关电路图。根据电路图（如图1所示）对线路进行检查，最终确定为从组合开关的远光开关和到喇叭按钮的线路插头内部短路。分析电路图可知，前照灯之所以常亮，是因为喇叭继电器85号脚输出的电源，使前照灯继电器触点吸合造成前照灯常亮。当按下喇叭按钮时，喇叭继电器的85号脚电压变成0，前照灯继电器因没有磁场电源断开，前照灯熄灭。那么喇叭又为什么会常响呢？这是因为远光继电器86号脚是地线，喇叭继电器85号脚和远光继电器85号脚经远光继电器86号脚形成接地，使喇叭继电器触点闭合导致喇叭常鸣。

    最后，在将2条线从插头的两端跨接出来后，故障彻底排除。
