别克君威PCM失常导致发动机故障指示灯亮

rong

行驶里程超23.3万km的别克君威轿车。该车发动机故障灯有时亮。
    故障诊断：
    ①使用诊断仪TECH2检测，有故障码P0480（冷却风扇继电器1控制电路），观察风扇运转，正常。
    ②用TECH2的特殊功能分别驱动风扇的低速、高速运转，发现风扇只有高速，没有低速。

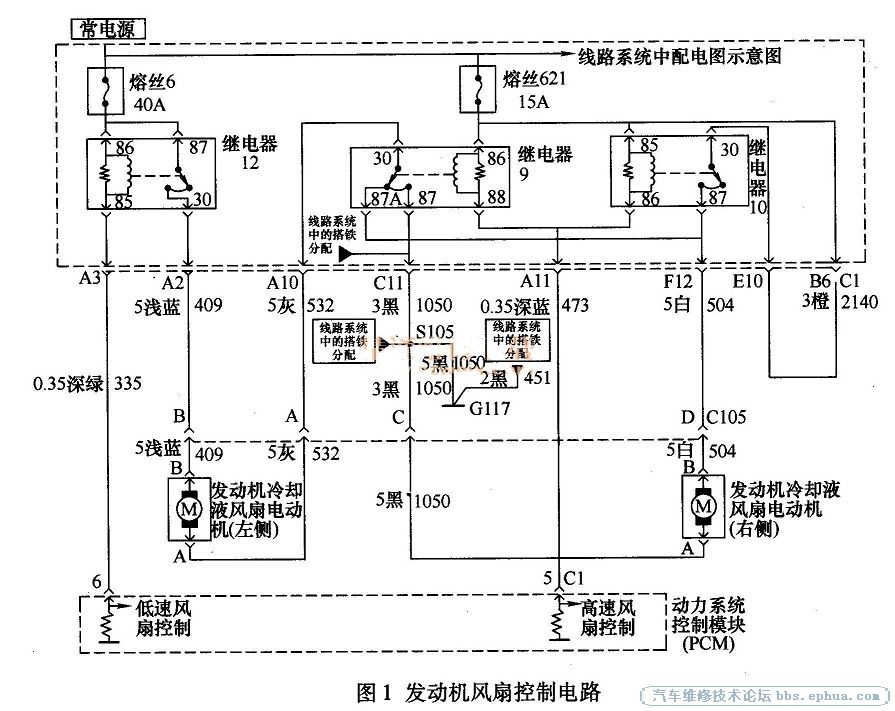

    ③对照电路图（图1）检查风扇线路，发现线路已被改动过，使风扇一直保持高速运转。将线路恢复后再用TECH2分别驱动风扇的低速、高速运转还是没有低速，高速时只有右边风扇运转。

    ④用手摸继电器12、继电器9、继电器10，并用TECH2风扇的低速、高速时，继电器9、继电器10有“嗒、嗒”声，继电器12没有“嗒、嗒”声（在测试时将继电器9和12对调过证明继电器是好的）。
    ⑤分析故障码P0480（冷却风扇继电器1控制电路）是指继电器12控制电路。用试灯分别测继电器12的86、 87脚供电，正常。
    ⑥将继电器中心整体拆松，在继电器中心后面用试灯测试A3（深绿色）线，风扇控制线路如图1所示，重点检查A3（深绿色）线到PCM C1插头6脚线路。用万用表检查线路正常，检查C1插头6脚插针良好，判断PCM损坏。
    ⑦将PCM拆下，卸下外盖的4颗螺栓，拆电路板上的6颗螺栓。取下电板，采用双面电路板结构，使用了9块集成电路。
    ⑧用万用表的二极管档，黑表笔接C1插头的5脚，红表笔分别与带有散热片的集成块各脚接触，当接触到84093的2脚时万用表会“嘀、嘀”响，同样方法找出6脚与84093的1脚相连。在电路板上共采用4块84093集成块。电阻档测量84093的1脚与其他脚已断路。由于市场无法买到84093集成块，后来在朋友处找到09384093集成块，经比较一致，测量阻值接近，更换后，风扇高低速工作正常，故障排除。

江西坏蛋

用万用表的二极管档，黑表笔接C1插头的5脚，红表笔分别与带有散热片的集成块各脚接触，当接触到84093的2脚时万用表会“嘀、嘀”响，
由万用表发出嘀嘀响来看你使用的应该是数字式万用表，此时万用表红表笔带正电压，黑表笔带负电压，如果黑表笔接C1插头的5脚，红表笔分别与带有散热片的集成块各脚接触容易将IC对电压比较敏感的脚位击穿，应该把表笔反过来才对。
同样方法找出6脚与84093的1脚相连。在电路板上共采用4块84093集成块。电阻档测量84093的1脚与其他脚已断路。由于市场无法买到84093集成块，后来在朋友处找到09384093集成块
红色文字是否笔误，看的我稀里糊涂
