大众桑塔纳2000GSi轿车组合仪表显示异常

rong

行驶里程约19万km的大众桑塔纳2000GSi轿车。该车为一辆事故修复车。打开点火开关，组合仪表各种指示灯、指针都显示正常，启动发动机后仪表显示也正常，可当点火开关关闭后，仪表上的各种指示灯便开始以间隔大约1s的时间不停的快速闪烁，各种表的指针也开始上下不停的跳动，而且指针的跳动频率是和各种指示灯的闪烁是同步的。拆掉蓄电池负极接线柱再装上，仪表恢复正常，当点火开关打开一下又关闭后上述现象又会重现。

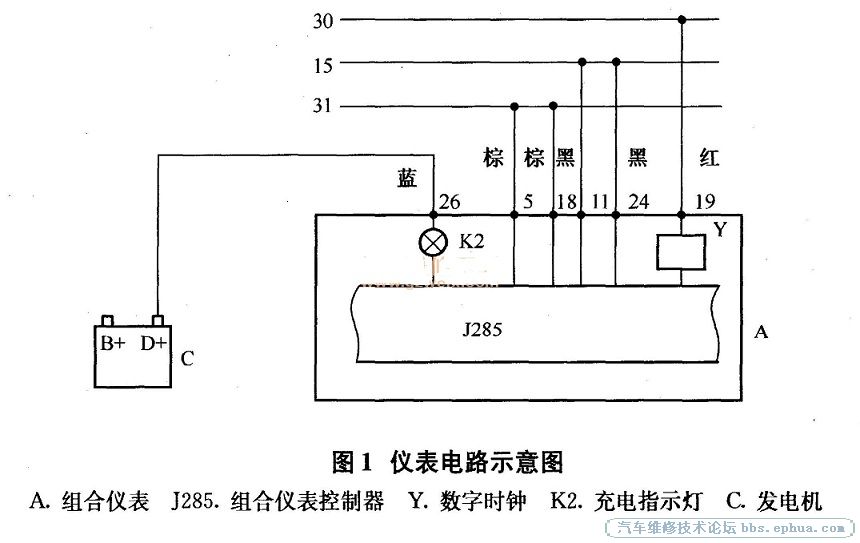

    故障诊断：维修技师首先拆下组合仪表，拔下仪表后方的26针插头，测量仪表的两根电源线11脚、24脚和两根搭铁线5脚、18脚（如图1所示），结果都正常，那到底是什么原因呢？似乎想不出有什么东西损坏可以造成这种现象。再看指示灯的闪烁情况，这种闪烁的时间间隔大约为1s，很像是数字时钟的内部正在运行计时的样子，那会不会是仪表内的数字时钟坏掉了产生这种现象，于是先替换了另一辆车上的仪表总成，可故障依旧，证明了此车的组合仪表还是没有损坏。仔细分析电路图，发现仪表上只有第19脚接的是常火线，是给数字时钟提供电源的接脚，因为故障只在关闭点火开关时才出现，因此19脚的嫌疑最大。于是拔掉S3号保险片，再测量19脚，已经没有电源电压了，插好插头再试，结果故障依旧。此时似乎陷入绝境，组合仪表上的三根电源线都断开，为什么还会有电源呢？看来只有找到此时电源的来路，才能将故障排除。于是拔掉仪表后方的26针插头，用试灯一个脚一个脚的查找，当测试到第26脚时试灯点亮了，对照电路图发现，26脚是给发电机提供激磁电流的输出脚，但是这一脚在点火开关关闭后还存在有电源这是不对的，仔细查找线路，结果发现在发电机后端的蓝色激磁线有一部分已经被夹到了发电机的电枢接线柱里，而且线的外皮已经破损，造成了和电枢线始终相通的现象，分析可能是维修人员在装发电机的时候不小心所致。

    整理好此线后再试，仪表完全恢复正常，故障彻底排除。由此可见，此问题正是由于激磁线不正常，在点火开关关闭后，由于组合仪表控制器J285已经没有在工作状态，仪表的26脚电源经K2指示灯进入J285，造成J285内部程序混乱，就出现了这种奇怪的故障现象。
