汽车电动车门锁工作原理与构造

rong

汽车可以采用四、五种方式给车门解锁，它们可以选择使用键盘、无匙进入系统或者传统的锁。 汽车如何记住这些不同的方法，而车门又到底是如何解锁的呢？



实际上，打开车门的机械装置非常有趣。 它必须非常可靠，因为在汽车的整个使用过程中，它要数万次地解锁车门。

在本篇文章中，我们将了解车门解锁装置。 本文将详细介绍执行器以及如何强制打开车门锁。 首先让我们看看汽车的所有信号是如何正常发挥作用的。

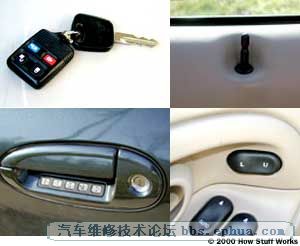

下是解锁车门的几种方法：

·使用钥匙

·通过按车内的解锁按钮

·通过使用车门外的组合锁

·通过拔起车门内的按钮

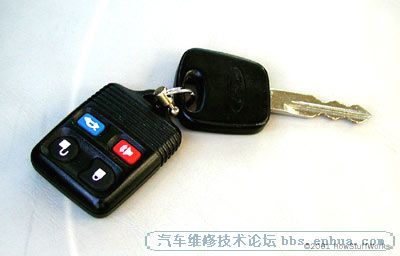

·使用无匙进入遥控器

·通过控制中心发送的信号
在装有电动车门锁的车中，锁定/解锁开关实际上会向解锁车门的执行器提供电能。但在更复杂的系统中，锁定和解锁有若干种方法，这时，将由车身控制器决定何时解锁。

车身控制器是汽车中的计算机。 它负责许多小事情，从而使您的车更易于使用。例如，它确保车内灯在汽车起动前始终亮着，此外，如果您忘了关前照灯或将钥匙落在点火开关中，它还会发出蜂鸣声来提醒您。

如果使用电动车门锁，车身控制器将监控“解锁”或“锁定”信号的所有可能来源。 它将监控安装在车门上的触控板，并在输入正确代码时解锁车门。 它负责监控无线电频率，当密钥卡中的无线电发射器收到正确的数字代码时，车门将被解锁。不仅如此，它还监控车内的开关。 从上述任一信号源收到信号时，它还将为执行器提供电能，以解锁或锁定车门。

现在，让我们来看看车门中的部件，以及它们是如何协同工作的

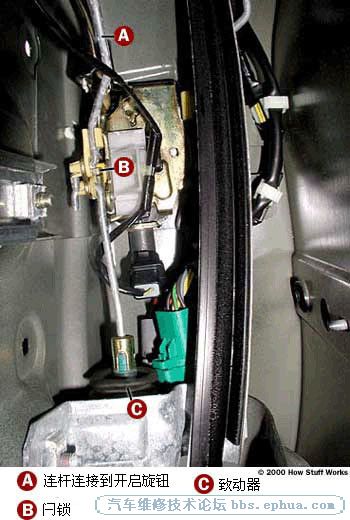

在下图中，电动车门锁的执行器位于锁销下方。 其中一个杆连接执行器和锁销，另一个连接锁销和突出在车门顶部的按钮。

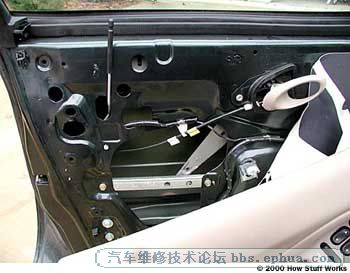

车门中的部件

执行器向上移动锁销时，外部车门把手将和打开装置连接。 锁销下移时，外部车门把手将与打开装置断开连接，从而锁定车门。


车门中的部件

为解锁车门，车身控制器将在一定的时间内为车门锁执行器提供电能。下面让我们来看一下执行器的内部结构。

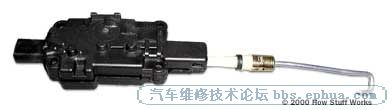

电动车门锁执行器是个很简单的装置。


该执行器可以左右移动此图中所示的金属钩。安装在车中时，执行器是垂直的，因此钩可以上下移动。其运动方式与您拔或按按钮的动作相同。

此系统相当简单。一个小电动机带动一系列起齿轮减速作用的直齿圆柱齿轮。 最后一个齿轮驱动齿条齿轮式齿轮组，该齿轮组与执行杆相连。 齿条将电机的旋转运动转变为移动车门锁所需的直线运动。

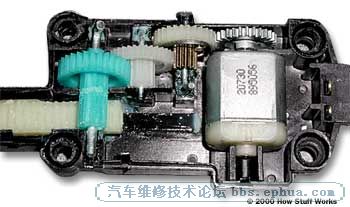

电动车门锁执行器的内部结构

该机械装置一个有趣的地方是，尽管电机可以转动齿轮并移动锁销，但如果您移动锁销，它却不会带动电机。 之所以会这样，是因为使用了离心式离合器，此离合器与齿轮连接并与电机啮合。

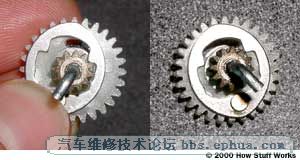

驱动齿轮上的离心式离合器

当电机带动齿轮旋转时，离合器摆出，并使小金属齿轮与较大的塑料齿轮锁紧，从而使电机驱动车门锁销。 如果您移动车门锁销，所有齿轮都会转动，但带离合器的塑料齿轮除外。

转动车门锁并打开车门所需要的只不过是一种简单的垂直运动，这种垂直运动要么来自车门上的按钮，要么来自电动锁执行器。 救援人员所做的就是用金属条摸索寻找，直至找到按钮和执行器相连的那一点。 此时快拉一下即可解锁车门。
