大众迈腾轿车线路断路导致天窗无法动作

[复制链接]

9533

主题

2219

回帖

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9381032

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2016-1-4 19:13:55 | 显示全部楼层 |阅读模式
  摘要:线束被挤压, 线路断路导致天窗无法动作。
    一辆行驶里程约5.2万km的大众迈腾轿车,该车打开点火开关, 操作天窗开关, 天窗无反应。
    故障诊断:可能的故障点如下:
    1. 天窗供电保险故障;
    2. 天窗开关故障;
    3. 线路故障;
    4. 天窗电机故障。
    首先, 使用VAS 5052A进行系统检查, 车辆系统无故障码。
    检查天窗供电保险正常。

    检查J245( 天窗控制单元) T6/1 接地线路, 正常。
    试更换天窗开关, 故障没有排除, 说明故障点不在天窗开关。
    进一步检查线路, 打开点火开关, 测量J393与J245之间的信号线( T18a/18 、 T18a/1) 是否有正常, 发现两根线的电压一直为0V; 而正常值。

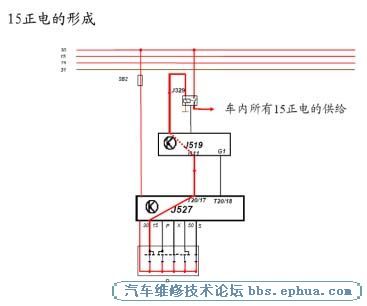

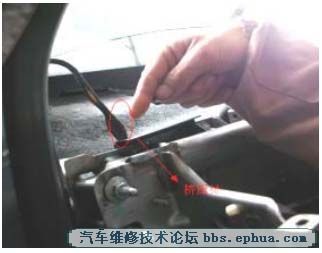

    可以确定J393与J245之间线路有故障。 测量发现J393与J245 之间信号线断路, 拆检仪表台发现该线束与仪表台干涉挤压造成天窗控制线路断路( 如右图示) 。
    故障原因:由于装配时该线束没有安装到位, 线束被仪表台挤压造成天窗控制线路断路。
    故障处理:用专用工具修复线束并重新固定。
    案例点评:判断电器故障的时候, 如果控制单元内没有故障码存储, 首先检查控制单元的供电、 接地是否正常, 同时也要检测控制单元之间的信号传输线路。
