2007一汽丰田锐志发动机不能熄火

rong

故障现象：一辆丰田锐志轿车事故修复后，试车时发现发动机不能熄火。甚至将钥匙从锁孔中拔出，发动机依然正常运转。

    故障诊断：检查时发现供给发动机Ecu的保险丝(IGN)在点火开关关闭后仍然有系统电压。

    IGN(10A)保险丝是受IG2继电器控制的。那么，IGN不受点火开关控制是在继电器这一侧引起的，还是在经保险丝后的线路引起的呢?为了确认这一可能的故障原因，检测IG2继电器的控制侧(c点)，发现其能接受点火开关控制。难道是继电器触点卡滞所致?将继电器拔出，检查继电器插孔中输出侧(D点)仍然带有系统电压。这些都表明故障不是由IG2继电器引起的。

    故障不是由IG2继电器引起的，情况就显得复杂了。因为IGN(10A)保险丝不单是供给发动机ECU的电源，还是供给气囊控制单元，停机系统控制单元等。若这保险丝相连的任一支路出现了线路故障，整个与之相连的系统便会出现相同的故障。

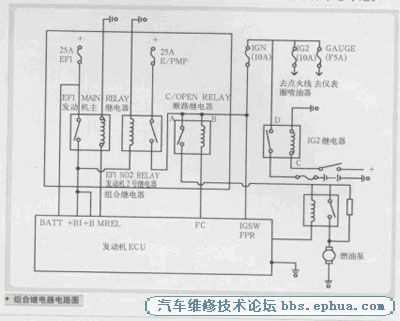

    详细地查阅电路图(如图所示)，把经IGN(10A)保险丝控制的相关系统插接器全部一一拔出，再次一一检测，故障依然如故!

    最后只剩下IGN(10A)保险丝至组合继电器这一支路未能检测。

    该组合继电器实际集成了3个继电器：发动机主继电器(EFI MAINRELAY)，负责供给发动机ECU的电源以及发动机2号主继电器(EFlN02 RELAY)的控制侧电源；发动机2号主继电器；开路继电器。该组合继电器安装在发动机舱左前侧继电器盒里。试着拔掉该继电器的插头，再次检测，故障消失。反复插上插头，再次拔掉均如此。难道此组合继电器坏了吗?试着从同车型同年款的车辆中拆下一组合继电器装复，一切正常。能有效地控制发动机。

    为什么会出现如此怪异的故障码呢?仔细阅读电路图发现，组合继电器是分年款的。2006年11月以前生产的车辆与2006年11月以后生产的车辆继电器外观是一模一样，且插接器接口都完全一样。但其内部结构有细微的差异。正是这一细微的差异导致此古怪的故障。

    原来，2006年11月以前生产的车辆此继电器中开路继电器的控制端(即图中B点的)电源不是受点火开关控制的。其受控端(A点)、控制端(B点)的电源均来自于发动机2号主继电器。A点、B点是连在一起的。而2006年11月以后的车辆此继电器中A点、B点不再相连而是分开的。B点电源来自于点火开关，即IGN  (10A)保险丝，而A点仍然受控于发动机2号主继电器，没发生变化。

    上述的故障原因就是将一款2006年11月以前生产的继电器装配到了2006年11月以后的车辆中。

    我们由图可知，发动机主继电器的端子(MREL)由发动机ECu控制，具有延时1s的功能。即在正常情况下点火开关关闭后，这个端子ls后才停止供电。由于2006年11月以前款的继电器中开路继电器中A点、B点是相连的，在MREL端子延时ls供给发动机2号主继电器又通过开路继电器使得A点、B点带上系统电压。而2006年11月以后款的此组合继电器B点电源是来自于IGN(10A)保险丝的。而此时B点已经由A点带上了系统电压，B点又向IGN (10A)保险丝继续供电。IGN(10A)保险丝又供给发动机EcU，发动机EcU又继续对MREL端子供电，使之继续工作，故而出现失控的现象。

    其实该继电器虽然外观一样，但还是有区别的。零件号是不一样的，在此组合继电器正上方有印刷大写字样“A”、“G”区分的。

    这是工作不细心造成的故障，做此工作一定得十分小心才是。
