奔驰ML350发动机车身电气故障

rong

VIN：4JGl641861AX X X X X X

故障现象：雨刮器不工作，SRS警告灯常亮，左前和右前电动座椅无法调节，后尾门无法开启，遥控器失灵等。

故障诊断：连接DAS诊断仪对车辆进行快速测试，结果显示后车身控制模块后SAM无法沟通。前SAM中有故障码：

902A The component or thesignal line to the component F58kB(Wiper ON／OFF relay)has Short circuit to ground．

9058 Control module N10／8(Rear SAM control unit)is not serlding any data．

  后车身控制模块后SAM位于后备箱右侧后尾灯下方区域。以前有过几个案例由于右侧后尾灯与车体密封不好，导致后车身控制模块进水失效的故障。决定先拆检后车身控制模块，检查发现，后SAM内部线路板已严重腐蚀，只有更换处理。

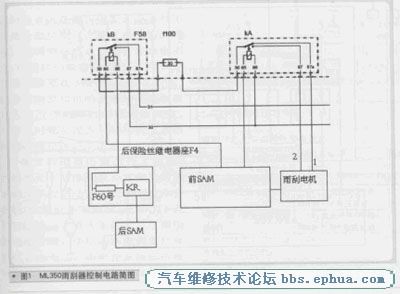

更换后SAM后进行快速测试和功能检测，发现除雨刮器不工作外，其他部件均工作正常，且前SAM中故障码902A无法清除。该车型雨刮器受前SAM控制，具体功能由前SAM控制F58KA wiperlevel 1／2 relay和F58KB wiper oN／OFF relay两个继电器实现，如图1所示。

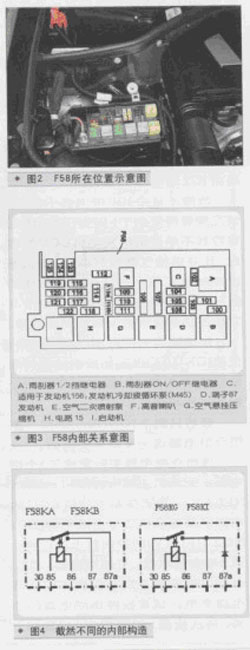

    前sAM控制模块位于前乘客侧脚踏地毯下方，控制继电器位于发动机舱右前保险丝继电器盒F5 8内，如图2、图3所示。经检查，F58KB继电器内部触点烧蚀，更换后一切正常。

   故障总结：需要特别指出的是，F58内继电器A、B和继电器G、I的外形结构一样，但其内部构造设计截然不同，如图4所示。

    工作当中绝不能将两种规格的继电器互换，否则会造成短路，将F58继电器座内部印刷线路板烧损，车辆无法启动。
