日产风度点火线圈故障

rong

车型：风度A32

    发动机：VQ20DE

    故障现象：怠速抖动，加速时有顿车现象。

    故障诊断：根据上述现象可以肯定发动机有个别汽缸工作不良，用金德K8的维修工作支持功能进行断缸实验，结果证明2缸工作不良。汽缸工作不良的原因有很多，但点火系统的故障率较高，VQ20发动机采用的是独立点火，大功率三极管和点火线圈制成一体，点火线圈有三根线，分别是电源、地线、点火信号。

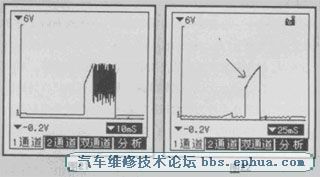

   将示波器接在点火信号线上，检查从电脑输出的点火信号，测得波形如图21所示。而正常的波形如图22所示，电脑向大功率三极管输出一个2V的点火信号，波形中箭头所指的向上斜起部分是电流通过三极管时产生的，波形总幅值达到4V左右。图21波形中的杂波说明点火线圈内部有接触不良现象，使点火线圈点火能量下降，更换点火线圈后故障排除。
