请教高手

雨云 · 发表于 2010-6-14 22:04:30

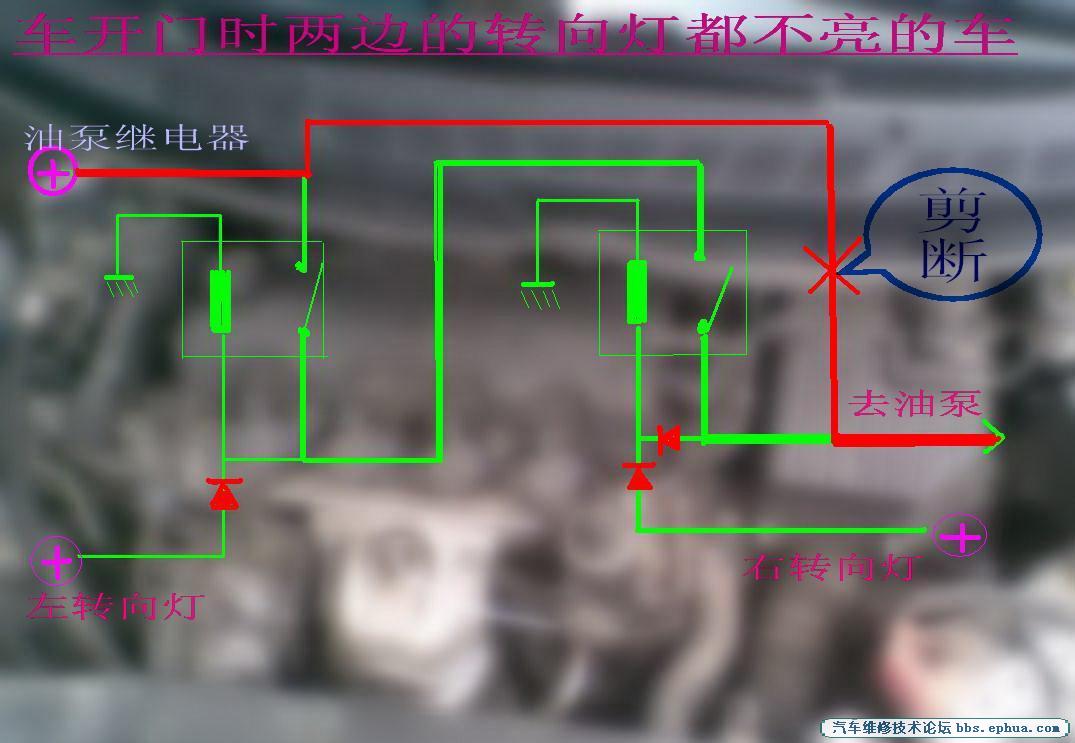

qhui418 · 发表于 2010-6-14 22:40:10

上面那副图看得不太懂啊！能不能画全面一点

qhui418 · 发表于 2010-6-14 22:49:17

回雨云，如果要控制断油，不是要用到3个继电器？

qhui418 · 发表于 2010-6-14 22:54:56

回雨云，如果要控制断油，不是要用到3个继电器？有没有不用加二极管的

雨云 · 发表于 2010-6-14 23:24:11

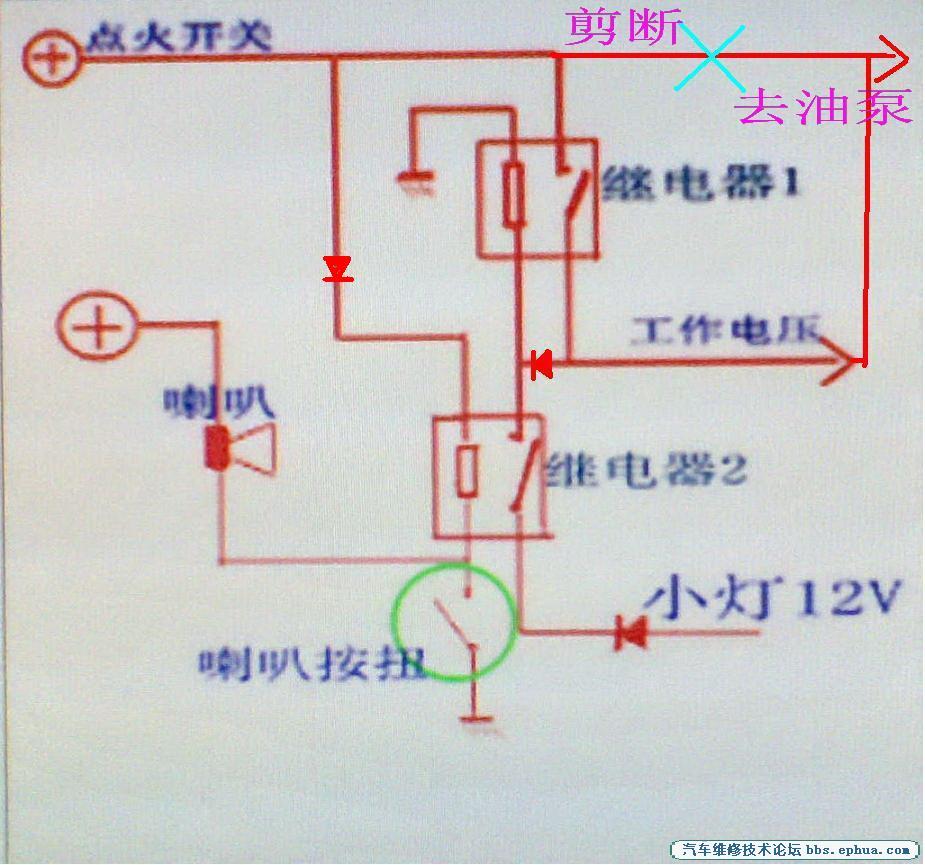

先开点火开关-----开小灯-----按喇叭

糊涂一天 · 发表于 2010-6-15 00:08:02

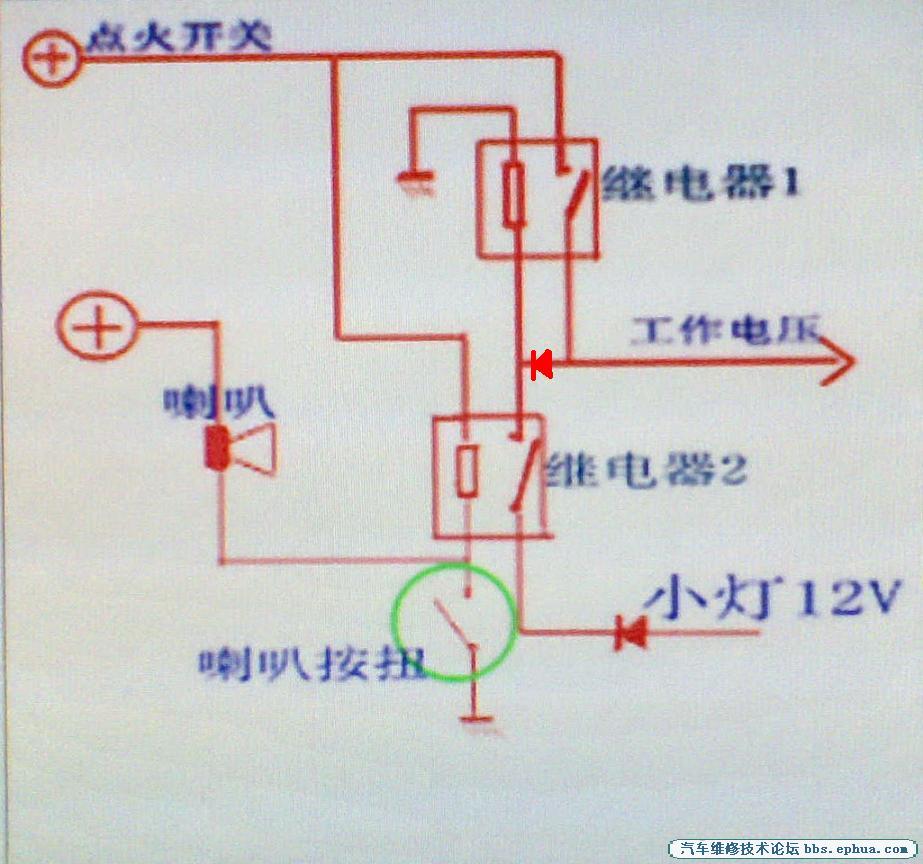

继电器1有两个作用，第一个上面说了，如果没有的话白天也要一直开着小灯，第二个作用是将正输入变换为搭铁输出，这样小灯的正控制才有用。如果只要一个的问题：不能自锁，因为你接自锁后就不会断开了，它一直工作。如果不能自锁，你只能在开车时一直开着小灯，否则就熄火了。如果小灯为负控制那就可以用一个继电器了。

糊涂一天 · 发表于 2010-6-15 00:18:36

多谢指点，我重看了一下，继电器1是多余了。

糊涂一天 · 发表于 2010-6-15 00:41:07

中间的二极管有必要，以前没考虑到在继电器1末吸合瞬间会在小灯供电给油泵，可能会引起小灯保险烧坏，学习了。但左上的二极管作用想不明白。

雨云 · 发表于 2010-6-15 01:04:11

雨云 · 发表于 2010-6-15 01:15:58

如果没的左上的二极管，点火开关断电后，电流会从喇叭----继电器2的线圈-----向别的用电器供电。
