新速腾NCS 废气警报灯报警，油耗偏高

rong

【车辆信息】

车型：新速腾

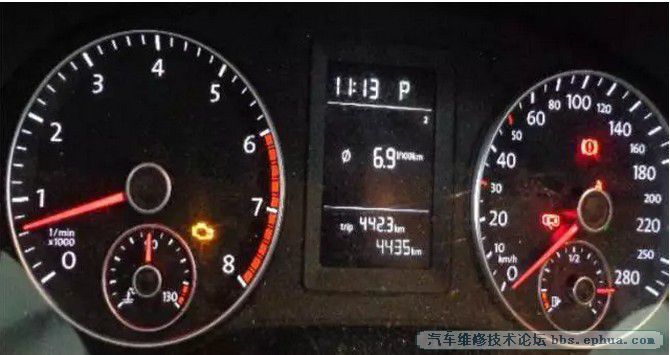

故障：仪表上废气警报灯报警，油耗偏高

【故障分析和检修过程】

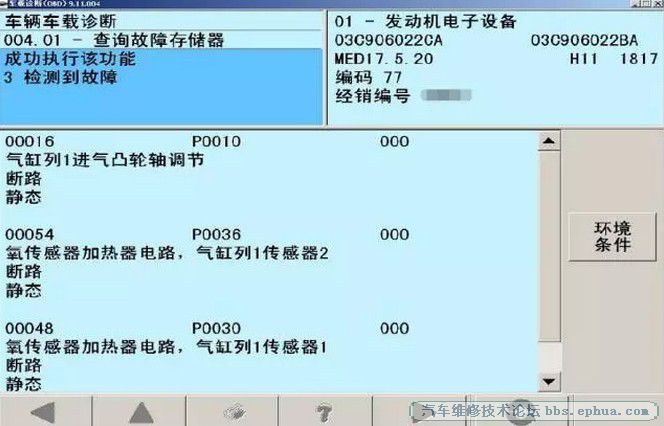

①连接VAS5052A，检查发现在发动机系统内有进气凸轮轴调节和氧传感器加热器断路故码

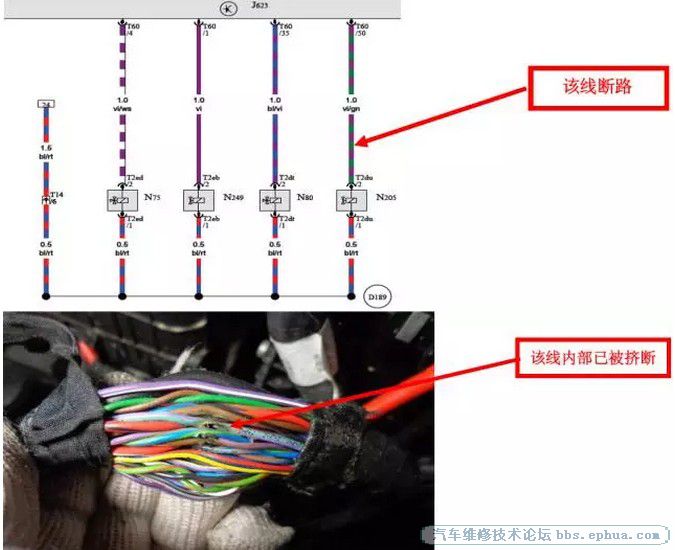

②查询电路图，用万用表检测进气凸轮轴N205 插头T2Td/1 脚有12V 电压，检查N205 电阻为9.1 欧姆，对比商品车正常；怀疑T2d/2 断路，拆下电瓶负极，拔下电瓶旁边的发动机控制单元J623 插头，根据电路图检查T60/50 与T2d/2 电阻为无穷大，判断该线断路；联想到之前该车几个月前出过事故，在本店修理过，可能该线在某处受挤压断路；经过查找在电瓶底座附近找到了该线，如下

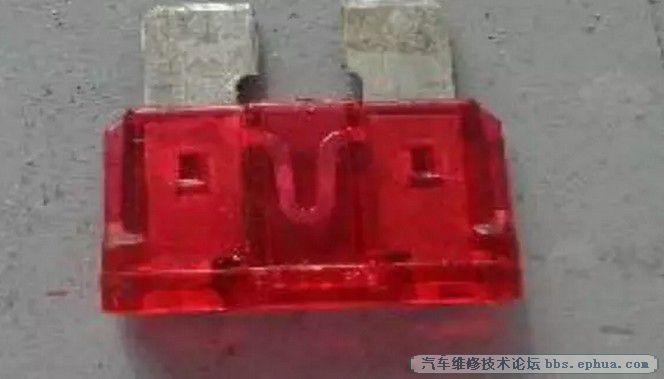

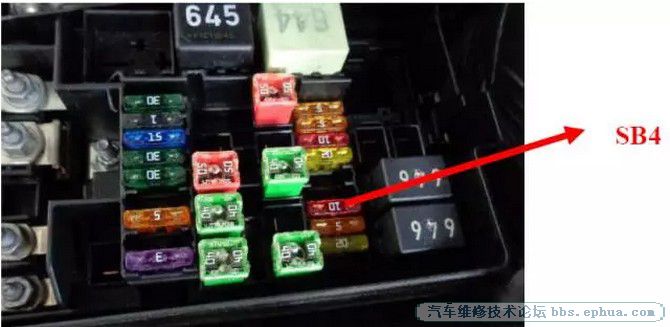

③检查氧传感器供电SB4,发现保险丝有烧蚀现象；

④修复线路，并将SB4 保险丝下线路插脚调紧，打磨保险丝后,故障排除

故障原因分析：发动机线束在该车辆事故时，被挤压，导致进气凸轮轴调节阀控制线断路；而维修工人在换保险丝盒时SB4 保险丝插脚没有处理好，最终导致车辆废气排放灯报警，油耗偏高

故障处理方法：修复被挤断的线路，打磨SB4保险丝，夹紧插脚，故障排除

专用工具/设备：VAS5052A,万用表

案例点评及建议：根据故障码的提示，再根据电路图查询相关线路，就能够准确找到故障点

《忘忧草》
