汽车燃油蒸发控制EVAP系统检测方法及原理

rong

1. EVAP系统的作用

收集油箱的燃油蒸气，并在适当时刻将其送入进气歧管，进入发动机燃烧，降低发动机的HC排放污染。

一、微机控制燃油蒸发系统的工作原理

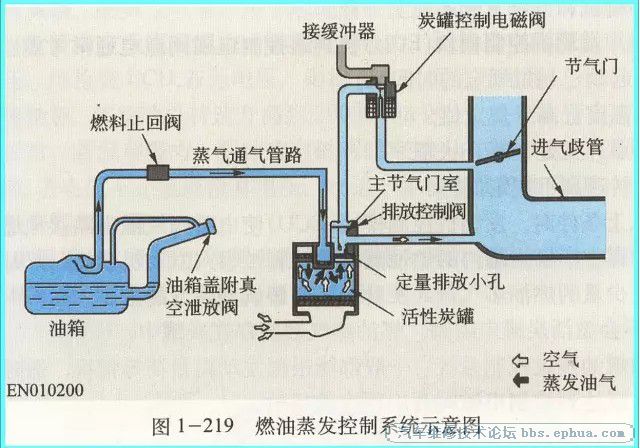

燃油蒸发控制系统的作用是防止汽车油箱内蒸发的汽油蒸气排入大气。它由蒸气回收罐（亦称活性炭罐）、控制电磁阀、蒸气分离阀及相应的蒸气管道和真空软管等组成。蒸气分离阀安装在油箱的顶部，油箱内的汽油蒸气从该阀出口经管道进入蒸气回收罐。该阀的作用是防止汽车翻倾时油箱内的燃油从蒸气管道中漏出。蒸气回收罐内充满了活性炭颗粒，故又称为活性炭罐。活性炭可以吸附汽油蒸气中的汽油分子。当油箱内的汽油蒸气经蒸气管道进入蒸气回收罐时，蒸气中的汽油分子被活性炭吸附。

蒸气回收罐上方的另一个出口经真空软管与发动机进气歧管相通。软管中部有一个电磁阀控制管路的通断。当发动机运转时，如果电磁阀开启，则在进气歧管真空吸力的作用下，新鲜空气将从蒸气回收罐下方进入，经过活性炭后再从蒸气回收罐的出口进入软管的发动机进气歧管，把吸附在活性炭上的汽油分子（重新蒸发的）送入发动机燃烧，使之得到充分利用；蒸气回收罐内的活性炭则随之恢复吸附能力，不会因使用太久而失效。

进入进气歧管的回收燃油蒸气量必须加以控制，以防破坏正常的混合气成分。这一控制过程由微机根据发动机的水温、转速、节气门开度等运行参数，通过操纵控制电磁阀的开、闭来实现。在发动机停机或怠速运转时，微机使电磁阀关闭，从油箱中逸出的燃油蒸气被蒸气回收罐中的活性炭吸收。当发动机以中、高速运转时，微机使电磁阀开启，储存在蒸气回收罐内的汽油蒸气经过真空软管后被吸入发动机。此时，因为发动机的进气量较大，少量的燃油蒸气不会影响混合气的成分。

二、燃油蒸发

控制系统的检测

对燃油蒸发控制系统的故障，微机一般不能自行诊断，只能采用就车检测和单件检测方法来查找。

1、就车检测

就车检测可按下述顺序进行：

（1）将发动机预热至正常工作温度，并使之怠速运转。

（2）拔下蒸气回收罐上的真空软管，检查软管内有无真空吸力。若燃油蒸发控制系统工作正常，在发动机怠速运转中电磁阀应关闭、真空软管内无真空吸力。如果此时真空软管内有真空吸力，则用万用表V档检查电磁阀线束连接器端子上是否有电压。若电磁阀线束连接器端子上有电压，说明微机有故障；若无电压，则说明电磁阀有故障（卡死在开启位置）。

（3）踩下加速踏板，当发动机转速大于2000r/min时，检查上述真空软管内有无真空吸力。若真空软管内有真空吸力，则说明该系统工作正常；若真空软管内无真空吸力，则用万用表V档检查电磁阀线束连接器端子上是否有电压。若电压正常，说明电磁阀有故障；若电压异常，则说明微机或控制线路有故障。

2、电磁阀的单件检测

（1）检查电磁阀电磁线圈的电阻值。拔下电磁阀线束连接器，用万用表Ω档测量电磁阀电磁线圈的电阻值。电阻值应符合规定，否则应更换电磁阀。

（2）检查电磁阀的工作。拆下电磁阀，首先向电磁阀内吹气，电磁阀应不通气；然后将蓄电池电压加到电磁阀连接器的两端子上，并同时向电磁阀内吹气，此时电磁圈子应通气。如电磁阀的状态与上述情况不符，则电磁阀有故障，应更换。
