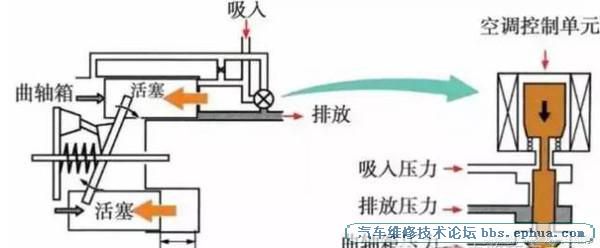

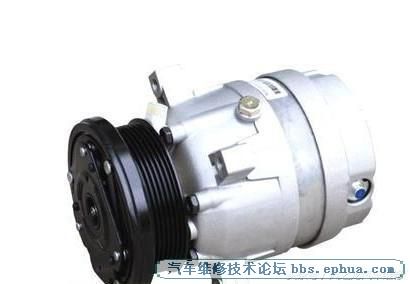

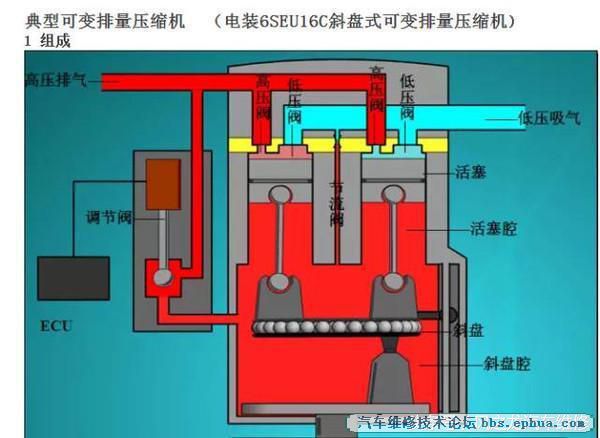

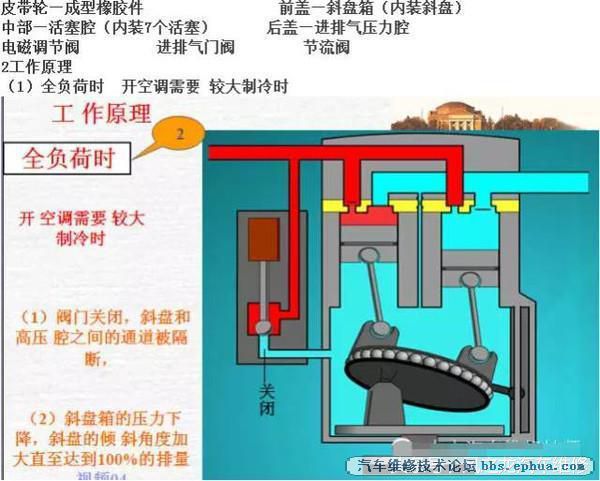

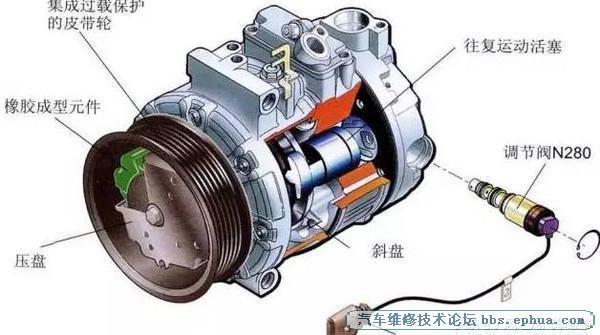

汽车变排压缩机构造与工作原理

rong

　　汽车空调系统故障诊断方法

　　一:看

　　一般大客车空调制冷系统的高压液路上单独设有一玻璃观察窗，小型车的观察窗一般则装在干燥过虑器罐上。空调系统运行过程中，通过系统的玻璃观察窗，可以大致判断制冷流量是否合适。

　　(1)如果观察窗内气刨持续流出，制冷剂几乎像飘舞一样，说明系统内的制冷剂很少。此时高压侧与低压侧几乎没有温差。

　　(2)如果有少量气泡以1～2秒的间隔间隙性地出现，说明系统内的制冷剂不充分。此时高压侧温热，低压侧微凉。

　　(3)如果观察窗大体上透明，仅在提高或降低发动机转速时，偶尔出现气泡说明系统内制冷剂量适当。此时高压侧热（压缩机出口处温度约为70℃），低压侧凉（压缩机入口处温度约为5℃）。

　　(4)系统内制冷剂过多时，在系统其他条件都正常的情况下，从观察窗完全看不到气泡。这种结果与制冷剂适量条件下所观察到的结果没有明显差异，但此时高压侧温度较正常高。

　　(5)通过系统观察镜观察是应注意，干燥过滤器滤网堵塞时，即使制冷剂量正常，也会出现气泡，但这是用手摸干燥过滤器出口侧管路，其感觉是凉的。 此外，从观察镜所看到的气泡是受温度影响的，外界气温高时易出现气泡。加制冷剂时系统为抽真空，混入空气，观察窗内也会看到气泡。

　　二：听

　　就是听机器运转的声音是否有异常，主要包括：

　　(1)听压缩机运转时有无杂音是否有异常，有则不正常；

　　(2)听鼓风机、冷凝风扇电动机等运转时是否有杂音，有则为不正常；

　　(3)若有皮带声，说明皮带打滑；

　　(4)若有尖叫声，则为电磁离合器磁力线圈老化，磁吸力不够，离合器片打滑所致。

　　三：摸

　　当制冷系统及其主要部件出现故障是，常会导致系统管路及主要部件的外表温度出现异常。因此，根据外表温度的变化，可以粗略地判断系统的工作状态及主要部件性能的好坏。在具体检查时，可用处摸手感的方法进行判断。

　　(1)摸制冷系统的高、低压管，高压管烫手、低压管冷或冰手为正常；

　　(2)冷凝器较热为正常；

　　(3)储液干燥过滤器呈温热太；

　　(4)用手感觉空调出风口吹出的风有冰凉的感觉为正常；

　　(5)用手摸各管接头及电器插座插头是否松动。

　　四：测

　　通过看、听、摸诊断方法的同时，如果能够使用压力表侧出制冷循环系统高、低压两侧压力，将使判断的结果更为准确。例如在制冷剂严重不足时，高、低压表指示值比正常底很多；制冷剂不足时，高、低压表指示值比正常略底；制冷剂适量时，高、低压表指示值均正常；制冷剂过多时，高、低压表的指示值都比正常高，此外，系统内混入空气时，高、低压两侧压力都过高，高压表抖动强烈。干燥过滤器堵塞时，低压表的指示值比正常低，高压表的指示值则比正常高很多。但是，利用压力表检查压力时应注意，制冷系统内的压了也是随着温度的变化而变化的。外界气温升高，高、低压压力均升高；气温下降，高、低压压力均下降。

　　五：利用短路实验方法判断系统控制电路的工作状况

　　在空调系统的使用过程中，若电器系统存在故障，一般应首先对控制电路的工作状况进行检查。如经检查排除线路故障的可能性后，才可对用电装置和控制元件进行拆修或检查。

　　判断空调系统控制电路的工作情况时，一般可以采短路试验法，用导线将某段控制电路或电路中个别元器件短接，让电流从导线上经过。如果用电装置工作恢复正常，则说明被短接的这段电路或元器件有故障。例如：空调开关打开后，制冷压缩机的电磁离合器不能吸合。为判断故障，可以用一根导线直接通过电源为电磁离合器供电，如这时电磁离合器吸合，说明其控制电路存在断路故障；如离合器仍不工作，则说明电磁离合器内部存在故障，应予以检修。汽修资源QQ:451820749在确认控制电路存在故障后也可用导线将电路中怀疑有故障的电器件短接，然后观察电磁离合器能否吸合，以判断其是否有故障。如将控制电路中的低压开关短路，如果电磁离合器吸合，则说明低压开关内部损坏或系统缺少制冷剂。但利用短路试验法检查空调系统的空制电路时应注意，如果是电路的熔断器烧坏，不能用导线短接。为防止损坏用电装置或电器元件，一定要在查清熔断器的熔断原因并加以排除后，再用规格相同的熔断器进行更换。

　　总结:

　　汽车空调装置已成为汽车中具有举足轻重的功能部件。汽车空调系统为汽车提供制冷、取暖、除霜、空气过滤和湿度控制功能，使乘室内人员更加舒适。 汽车空调控制系统由制冷装置、采暖装置、通风装置、净化装置、电控单元组成。本论文研究过程中对空调系统装置基本器件的组成及工作原理做了详细说明，以便加深对所研究内容的深入了解。

　　并且加重对汽车空调制冷装置结构及工作原理的研究分析。最后本论文把研究重点放在了汽车空调控制电路识图、分析，解读工作原理，并列举了桑塔纳2000型GLS（手动控制空调），GSI、GSI-T（半自动控制空调）系列轿车空调系统电路控制的工作过程，研究突出表现了控制元件的工作性能及控制状态。通过对汽车空调系统和电气路的研究，掌握典型汽车空调系统的工作原理、功能控制。可以用所研究的内容举一反三，在对其他车型的空调原理研究就比较容易硬手，特别是在电路控制方面
