卡车气刹制动构造与原理

rong

在忙忙碌碌中学习，

你是否真正学到了东西

给你一个图解你能否看懂？

嗯？这是什么图？大概有点意思

忽然把这张图摆你眼前或许有点懵

那么今天小编就来帮你解析这张图

“半挂车制动气路布置图解”

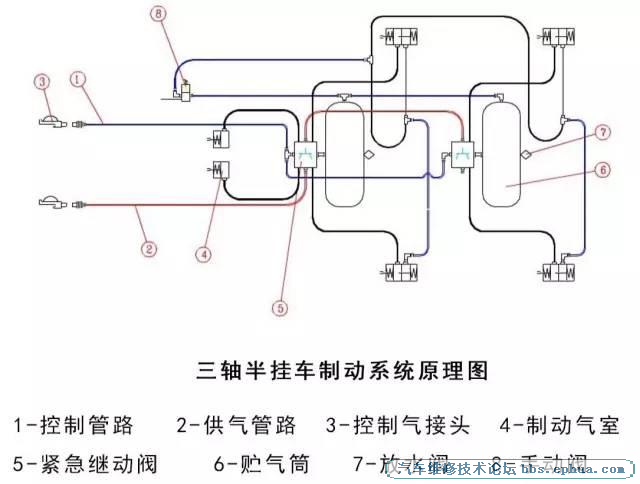

▲三轴半挂车制动系统原理图

目前国内生产的半挂车采用的是双管路设计的，图中①蓝色线为控制管路，②红色线为供气管路，通过③控制气接头连接到牵引车。

供气管路

牵引车通过②供气管路，经过⑤紧急继动阀向⑥贮气筒供气蓄压，同时通过⑧手动阀向驻车制动分泵供气。这时驻车制动时储气筒的气压为0bar，相当于是驻车制动状态，当贮气筒超过4bar之后，驻车制动解除。

控制管路

当踩下刹车踏板时，向①控制管路内过气，这时⑤紧急继动阀将⑥贮气筒的气向各个轴的④制动分泵供气，里面的气压变小，接收命令就会把贮气筒的气放掉，车辆开始刹车，又进入制动状态。

紧急继动阀的重要作用

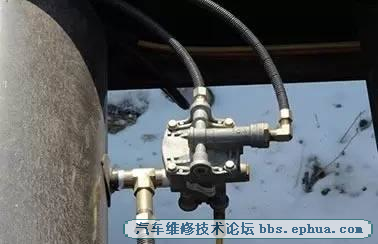

▲紧急继动阀

紧急继动阀是整个挂车制动系统的核心部件，

它同时兼容继动阀、分配阀、单向阀、快放阀多种功能，

配置紧急继动阀的挂车，大大缩短挂车制动滞后时间。

其实紧急制动阀的功能不止这些，

它有三大功能☟☟☟

正常刹车中的工作制动状态

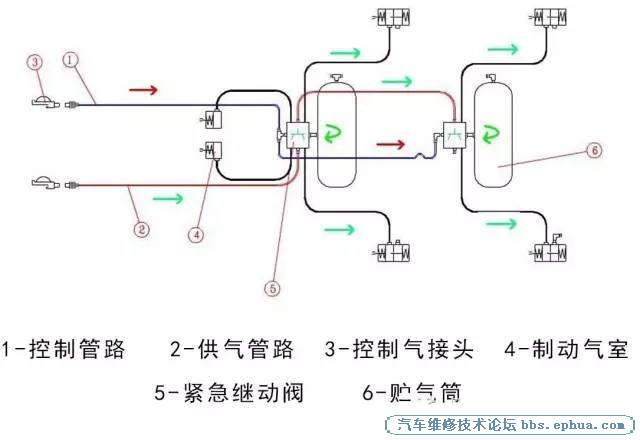

▲正常刹车中的工作制动状态

踩下制动踏板时，控制管路①向紧急继动阀⑤送气，紧急继动阀⑤控制⑥贮气筒给④制动分泵供气产生制动力；当松开制动踏板，紧急继动阀快速释放各分泵压缩空气，迅速解除制动状态。

充气过程中的反馈制动状态

▲充气过程中的反馈制动状态

挂车停放时间长，当刹车系统没有气压时，这时驻车制动系统（断气刹）起作用。当牵引车通过②供气管路向挂车⑥贮气筒充气时，紧急继动阀这时处于安全制动状态。

安全状态下⑤紧急继动阀先将压缩空气送入各④制动分泵，当挂车⑥贮气筒气压上升至4.5bar之后，安全状态解除。这一功能简称反馈制动功能，制动分泵在充气状态下产生制动力，是一项安全保护功能。

紧急断气故障时的自动制动状态

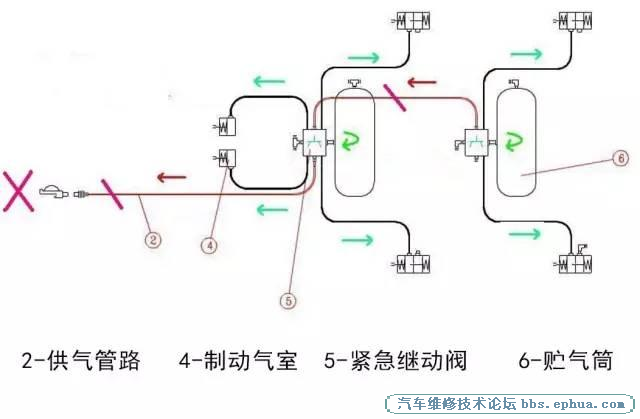

▲紧急断气故障时的自动制动状态

行驶中当②供气管路意外损坏时，挂车⑥贮气筒中的压缩空气，通过⑤紧急继动阀进入④制动分泵，自动执行制动措施，保证车辆紧急情况下的安全，可以短时间的行驶到维修处，但是不会坚持太久。当牵引车停车，需要断开挂车②供气管路时，也可以看到挂车制动分泵工作，是同一原理。
