奥迪A8L信息娱乐系统无声音

rong

车型：奥迪A8L，3.0T，发动机型号为CGW，变速器为0BK。

行驶里程：19235km。

故障现象：信息娱乐系统无声音，MMI显示音量调节菜单为灰色（如图1所示）。

图1 MMI显示情况

故障诊断：首先用诊断仪检查信息娱乐系统无相关故障码，但网关列表无法找功放地址码47。由于该车信息娱乐系统采用光纤环路传输数据，决定先进行光纤回路中断诊断（如图2所示）。

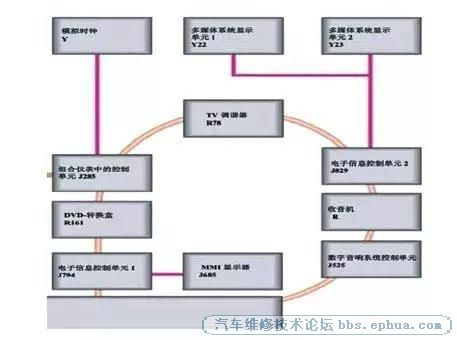

图2 信息娱乐系统网络拓扑图

根据引导型测试计划提示，已发现 J525 数码音响组件控制单元有一个光学故障。

该控制单元正在从收音机R 控制单元接收光。可能原因是：J525 故障、收音机R 故障或是两个控制单元之间的光纤存在断路。如果是光纤断路，则整个信息娱乐系统无法开机，在MMI 选择收音机界面时可以进行选台；只有声音调整菜单为灰色，综上分析认为功放控制单元J525内部故障（如图3 所示）。

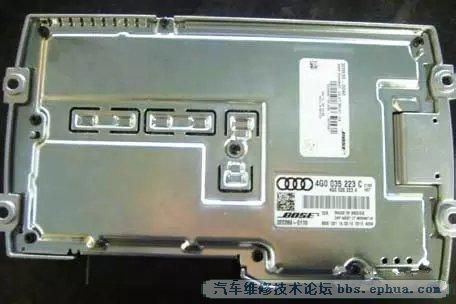

图3 J525

故障排除：更换J525并做部件保护后，信息娱乐系统声音恢复正常。
