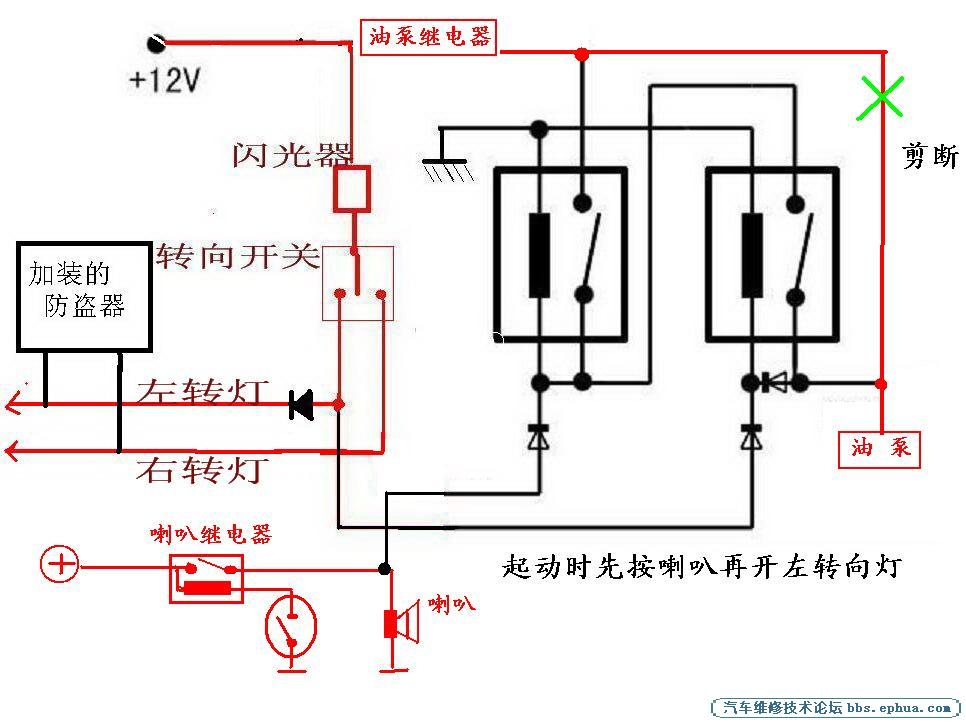

云雨师傅能帮解释一下这个电路图吗？

文小儿 · 发表于 2010-11-28 15:55:16

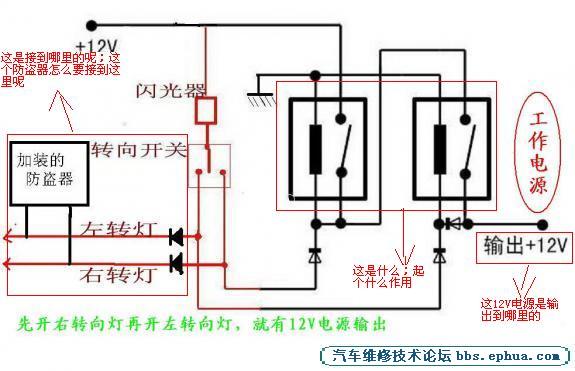

我是做机修的；现在想学电路；可是不会看电路图；能给我指点一下吗？另外这个车要是加装了这个暗开关；要起动这车的时候是不是要拨动转向灯开关才能起动呀？

756288988 · 发表于 2010-11-28 22:57:46

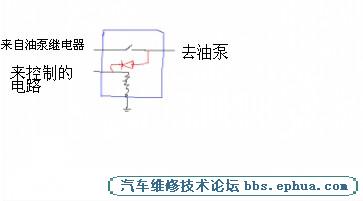

这样就好了

756288988 · 发表于 2010-11-28 23:03:36

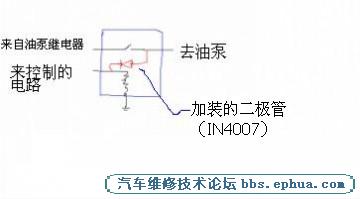

实在继电器中加一个二极管就好了，二极管就用IN4007的就好了

雨云 · 发表于 2010-11-29 00:30:48

小鸟 · 发表于 2010-11-29 08:01:48

还真头一次看见防盗器还有这么接的

wsq0219 · 发表于 2010-11-29 10:01:53

心思巧妙！佩服！佩服！

风2010 · 发表于 2010-11-29 12:25:31

雨云大师，我想问一下这个二极管在这个电路起了一个什么作用。这样说吧：如果这个电路没有二极管的话，一松开喇叭按钮，第一个继电器就没有电流输出。是不是有了这个二极管，松开喇叭按钮，第一个继电器也有电流输出。还有就是这个二极管能用继电器里的发光二极管代替吗？你这个电路中除了两个继电器中用了两个二极管，还有两个二极管起什么作用？拜托啦！

亮飞 · 发表于 2010-11-29 14:56:19

1：这个二极管主要作用是防止第一个继电器吸合时电流流向喇叭，造成喇叭在发动机运转时长鸣。
2：串接在第二个继电器控制回路中的二极管主要作用是防止继电器吸合油泵工作时，电流流向左转向灯电路造成左转向灯常亮但不闪。
3:右边第一个二极管的主要作用是在左转向灯关闭时为继电器的控制回路提供后续电流，维持继电器正常工作。
4：这个二极管不能用发光二极管代替。发光二极管一般通过电阻降压并接到电路中，额定电流太小。

风2010 · 发表于 2010-11-29 15:18:49

谢谢你你详细的回答，这样的二极管在什么地方能买到，要求有具体的型号吗？按喇叭的时间和打转向的时间是不是不能相差太大？

luoguohao · 发表于 2010-11-29 20:33:12

学习了。
