现代索纳塔起动系统工作不正常

rong

行驶里程约1.7万km的北京现代索纳塔轿车。该车使用时间不长，便出现了起动系统工作不正常，起动机有时能启动，有时不能启动。
    故障检修：
    （1）故障原因分析
    该车起动机有时能起动，有时不能起动，又是使用时间不长，因此起动机损坏的可能性较小，多为起动控制线路的问题，如起动控制线路中的某个插接件接触不良等。
    （2）故障检修方法
    将起动机控制线路的插接件都紧固后起动，起动机恢复正常，但车辆使用一段时间后，有时不能起动的故障又出现了。
    仔细检查起动电路控制器件，先检查起动开关和起动继电器，均正常；拔下电磁开关上的插接件，将电源直接接入电磁开关，起动机可正常工作。说明故障可能发生在起动继电器和插接件之间。
    在进行故障检修时发现将离合器踏板踩到底时，起动机起动正常，所以，起动机可能受离合器位置开关的影响。经检查发现，串联在起动继电器与插接件之间的离合器位置开关的紧固螺钉有些松动，使得离合器位置开关只有在离合器踏板踩到底时才接通，因而在踩踏力不大时，离合器位置开关不能闭合，起动机不能工作。
    （3）故障处理措施
    将离合器位置开关的紧固螺钉拧紧，使离合器位置开关在离合器踩下时能确保闭合，故障随即排除。

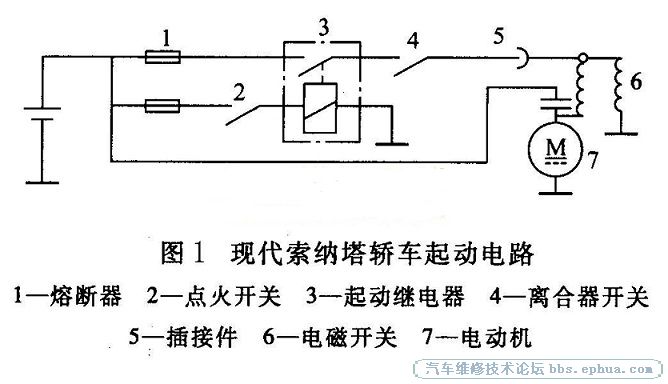

    故障分析：将离合器位置开关串联在起动继电器线圈电路中（图1），使汽车只有在踩下离合器踏板时才能起动，这是为了确保起动安全。

现代索纳塔电路图

    离合器位置开关紧固螺钉松动后，使开关控制位置不准确了。在施加于离合器踏板的踩踏力不大、离合器位置开关没有闭合时，由于起动继电器线圈不可能通电，故而不能起动；而当离合器被踩到底时，离合器位置开关可以闭合，所以起动机可以工作。因此，就出现了有时能起动、有时又不能起动的故障现象。
