故障现象：一辆2009款长安福特嘉年华轿车，搭载1.5 L可变气门正时直列4缸发动机和4速手自一体变速器，累计行驶里程约为2万km 。据驾驶人反映，最近该车出现加速不良的故障，就是把加速踏板踩到底，车速也不会超过100 km/h 。
故障诊断接车后，首先动态试车。在自动挡模式下，当车速达到100 krr由时，若继续加速，变速器会自动降挡，即从4挡降到3 挡，从3挡降到2挡，车速逐渐下降;在手动挡模式下，如在4挡位置，无论怎么踩加速踏板，发动机转速都不会超过300011min 。接着静态试车，缓慢踩加速踏板，发动机转速最高可达6600 r/min; 急踩加速踏板，发动机转速最高只有4000 r/min。
连接IDS ，没有检测到故障代码，那么只好从试车结果入手。正常情况下，若发动机转速达到6600 T/nùn ，发动机控制单元便会控制断油，以起到限速作用。从静态试车结果可以看出缓慢加速时的断油时机正常，而对于急加速的情况，可看做是断油时机提前。造成这种情况的根本原因应为供油量不足，直接原因多为供油管路堵塞，如供油管变形，燃油中含有杂质等。

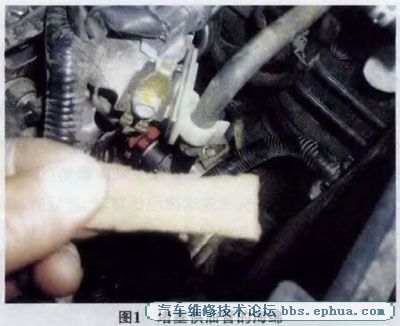

连接燃油压力表试车，低速时燃油压力为4 bar(1bar=100 kPa) ，正常;但急加速时燃油压力只有2.5 bar， 偏低。检查燃油泵到油轨的供油管，没有发现异常;检查燃油品质，也没有发现异常。将燃油系统免拆清洗机接在油轨上试车， 加速性能恢复正常。难道是燃油泵有问题?于是更换燃油泵，连接好供油管后试车，但故障依旧。这就奇怪了，想来想去，由于看不到供油管的内部情况，所以怀疑问题还是出在供油管上。将燃油泵到油轨的供油管拆下，用一块布裹住供油管的一侧，然后将高压气枪插进供油管的另一侧。开始吹风时感觉有东西挡住，后来就顺畅了，将布松开，发现有一小块海绵(图1 )，且已被浸泡成黄色。重新连接好供油管后试车，加速性能恢复正常。
故障排除：将供油管中堵塞的海绵除去后试车，故障排除。
故障分析：供油管被海绵堵塞，在怠速或缓慢加速时，发动机瞬间燃油需求量不大，此时透过海绵到达油轨的燃油可以满足需要，因此在这2种状况下，发动机均可工作正常;但在急加速时，发动机瞬间燃油需求量较大，此时透过海绵到达油轨的燃油不能满足需要，因此会出现加速不良故障。对于此类故障，大多可以通过观察故障发生时燃油压力的变化来找出故障原因。
|
